1. Introduzione
This user manual provides detailed instructions for the installation, operation, and maintenance of your Xprinter XP-D200N Thermal Receipt Printer. The XP-D200N is a high-speed thermal printer designed for reliable and efficient receipt printing in various business environments. Please read this manual thoroughly before using the printer to ensure proper functionality and to prevent damage.
2. Informazioni sulla sicurezza
Per garantire un funzionamento sicuro ed evitare danni alla stampante o lesioni personali, osservare le seguenti precauzioni di sicurezza:
- Always use the provided power adapter. Using an incorrect adapter may damage the printer and void the warranty.
- Non esporre la stampante ad acqua, umidità o temperature estreme.
- Evitare di posizionare la stampante alla luce diretta del sole o vicino a fonti di calore.
- Do not attempt to disassemble or repair the printer yourself. Refer all servicing to qualified personnel.
- Assicurarsi che la stampante sia posizionata su una superficie stabile e piana.
- Keep the printer away from dust and debris to maintain optimal performance.
3. Contenuto della confezione
Si prega di controllare il contenuto del pacco. Se qualche articolo risulta mancante o danneggiato, contattare immediatamente il venditore.
- Xprinter XP-D200N Thermal Receipt Printer
- Adattatore di alimentazione
- Cavo di alimentazione
- Cavo USB
- Rotolo di carta termica (starter)
- Manuale dell'utente (questo documento)
4. Prodotto finitoview
The Xprinter XP-D200N is a compact and efficient thermal receipt printer. Below are images illustrating its key components and design.
Figura 4.1: Fronte view of the Xprinter XP-D200N Thermal Receipt Printer. This image shows the sleek, black casing and the paper output slot.
Figura 4.2: Lato view of the Xprinter XP-D200N Thermal Receipt Printer. This perspective highlights the compact design and the power switch on the right side.

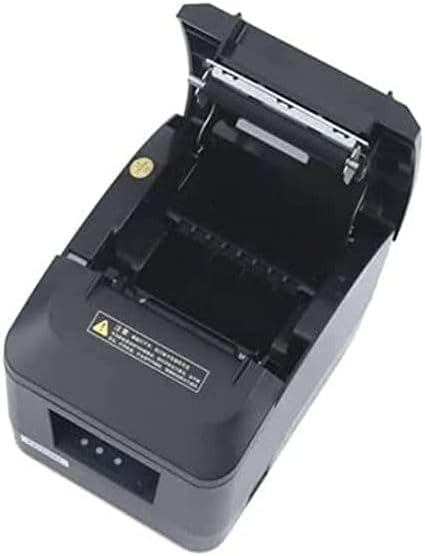

Figura 4.3: Superiore view of the Xprinter XP-D200N Thermal Receipt Printer with the cover open, revealing the thermal paper roll compartment and the print head mechanism. This view is essential for paper loading and maintenance.
5. Impostazione
5.1 Collegamento dell'alimentazione
- Assicurarsi che l'interruttore di alimentazione della stampante sia in posizione OFF.
- Connect the power adapter to the power input port on the back of the printer.
- Plug the power cord into the power adapter, then into a standard electrical outlet.
5.2 Collegamento a un computer
The XP-D200N supports both USB and LAN connectivity.
Connessione USB:
- Collegare un'estremità del cavo USB alla porta USB della stampante.
- Collegare l'altra estremità del cavo USB a una porta USB disponibile sul computer.
LAN (Ethernet) Connection:
- Connect an Ethernet cable to the LAN port on the printer.
- Collega l'altra estremità del cavo Ethernet al router o allo switch di rete.
- Refer to the printer's advanced settings or driver utility for network configuration (e.g., IP address settings).
5.3 Caricamento della carta termica
- Open the printer cover by pressing the release button or lifting the cover latch. (Refer to Figure 4.3).
- Insert the thermal paper roll into the compartment with the paper feeding from the bottom and the leading edge extending towards the front of the printer. Ensure the paper is aligned correctly.
- Estrarre una piccola quantità di carta dalla taglierina.
- Chiudere saldamente il coperchio della stampante finché non scatta in posizione.
5.4 Installazione del driver
After connecting the printer, you will need to install the appropriate drivers on your computer. Drivers are typically provided on a CD included with the printer or can be downloaded from the official Xprinter websito. Seguire le istruzioni visualizzate sullo schermo durante l'installazione.
6. Istruzioni per l'uso
6.1 Accensione/Spegnimento
- To power on: Ensure the power cord is connected, then flip the power switch to the ON position. The indicator light will illuminate.
- To power off: Flip the power switch to the OFF position.
6.2 Stampa di base
Once the printer is connected and drivers are installed, you can print receipts from your point-of-sale (POS) software or other applications. Select the Xprinter XP-D200N as your default printer in your application's print settings.
6.3 Indicatori di stato
The printer features indicator lights (usually on the front panel) that provide information about its status:
- Indicatore di alimentazione: Solid light indicates the printer is powered on.
- Indicatore di errore: Flashing or solid light indicates an error (e.g., paper out, cover open, print head overheat). Refer to the troubleshooting section.
- Paper Out Indicator: Illuminates when the paper roll is empty or nearly empty.
7. Manutenzione
7.1 Pulizia della testina di stampa
La pulizia regolare della testina di stampa garantisce una qualità di stampa ottimale e prolunga la durata della stampante.
- Spegnere la stampante e scollegare il cavo di alimentazione.
- Aprire il coperchio della stampante.
- Utilizzare un batuffolo di cotone leggermenteampened with isopropyl alcohol (70% or higher) to gently wipe the thermal print head surface. Avoid touching the print head with bare hands.
- Allow the print head to dry completely before closing the cover and reconnecting power (approximately 2-3 minutes).
7.2 Pulizia generale
Pulire l'esterno della stampante con un panno morbido eamp panno. Non usare detergenti abrasivi o solventi.
7.3 Replacing the Paper Roll
When the paper out indicator illuminates or print quality degrades, it's time to replace the paper roll. Follow the steps in Section 5.3 "Loading Thermal Paper".
8. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| La stampante non si accende. | No power, faulty power adapter/cord. | Check power connections. Ensure power switch is ON. Test outlet. |
| Nessuna stampa. | Paper out, cover open, incorrect driver, incorrect printer selected, cable disconnected. | Load paper, close cover, check USB/LAN connection, verify driver installation, select correct printer in software. |
| Poor print quality (faint, blank lines). | Dirty print head, low quality thermal paper, print head damage. | Clean print head (Section 7.1). Replace thermal paper. If problem persists, contact support. |
| Inceppamento della carta. | Improper paper loading, foreign object. | Turn off printer, open cover, carefully remove jammed paper. Reload paper correctly. |
| Error indicator light is on/flashing. | General error, paper out, cover open. | Check for paper out, ensure cover is closed. Power cycle the printer. If error persists, consult manufacturer's support. |
9. Specifiche
| Marca: | Stampante X |
| Modello: | XP-D200N |
| Tipo di stampante: | Stampante termica per ricevute |
| Metodo di stampa: | Termico diretto |
| Velocità di stampa: | 220 mm/sec (as per product description) |
| Dimensione massima del supporto: | 8 centimetri (80 mm) |
| Connettività: | USB, LAN (Ethernet) |
| Potenza in ingresso: | 24 V – 2.5 A |
| Uscita stampante: | Monocromo |
| Caratteristiche speciali: | Sleek, Compact, Lightweight Design, High Print Quality, Durability, Low Noise, Automatic Paper Cutting |
| Dimensioni del prodotto: | Dimensioni: 18.4 x 14 x 13.5 cm |
| Peso dell'articolo: | 1.63 kg |
10. Garanzia e supporto
The Xprinter XP-D200N Thermal Receipt Printer comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official Xprinter website. For technical support, driver downloads, or service inquiries, please contact your local dealer or the Xprinter customer support team through their official channels.
Per informazioni e risorse di supporto aggiornate, visitare: www.xprinter.net
