1. Introduzione
Thank you for choosing the Acekool Portable Air Conditioner. This 3-in-1 unit provides powerful cooling, efficient dehumidification, and effective air circulation through its fan mode. Designed for convenience and portability, it is ideal for cooling rooms up to 35 square meters. Please read this manual thoroughly before operation to ensure proper use, maintenance, and safety.
2. Informazioni sulla sicurezza
Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'utilizzo del condizionatore d'aria, attenersi alle seguenti precauzioni di base:
- Always plug the unit into a grounded 220V AC outlet. Do not use extension cords or adapter plugs.
- Non utilizzare l'unità con un cavo o una spina danneggiati.
- Do not block air inlets or outlets. Ensure adequate clearance around the unit for proper airflow.
- Tenere l'unità lontana da fonti di calore, dalla luce solare diretta e da materiali infiammabili.
- Non inserire dita o oggetti estranei nelle prese d'aria o nelle uscite.
- Scollegare l'unità prima di pulirla o di effettuare qualsiasi intervento di manutenzione.
- Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni riguardanti l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
- Assicurarsi che l'unità sia posizionata su una superficie piana e stabile per evitare che si ribalti.
3. Caratteristiche del prodotto
- Potente ed efficiente: Delivers strong cooling power to quickly and effectively cool your room. Enjoy personal comfort at the touch of a button.
- Flexible and Mobile: Equipped with wheels for easy movement between rooms. Provides a pleasant climate in bedrooms, living rooms, or offices. Adjustable settings allow customization of cooling needs.
- Easy to Use and Control: Features an intuitive control panel and remote control for setting temperature, timer, and fan speed. The convenient timer function allows pre-programming for energy saving.
- Energy-efficient and Environmentally Friendly: Designed for low power consumption, helping to reduce energy costs. Uses R290 refrigerant, contributing to environmental protection.
- Elegante e compatto: Boasts a sleek and modern design that blends seamlessly into any room, making it an attractive addition to your home or office.
Image: The unit's compact size delivers high cooling performance, suitable for rooms up to 300 sq. ft. with 9000 BTU cooling capacity and 350m³/h airflow.
Image: The unit uses environmentally friendly R290 refrigerant, promoting energy efficiency and cost savings.
Image: The 3-in-1 operation system includes cooling (down to 16°C), dehumidifying (up to 42L/day), and fan (2 speeds) functions.
4. Specifiche del prodotto
| Specificazione | Valore |
|---|---|
| Marca | Acekool |
| Numero di modello | CF9 |
| Dimensioni del prodotto (L x P x A) | Dimensioni: 45 x 89 x 44 cm |
| Peso | 26 chilogrammi |
| Valutazione dell'efficienza energetica | A |
| Capacità di raffreddamento | Potenza nominale: 9000 BTU |
| Capacità di deumidificazione | 42 litri/giorno |
| Consumo energetico annuale | 1000 Watt |
| Livello di rumore | 55 dB |
| Tipo di installazione | Finestra |
| Caratteristica speciale | Deumidificatore |
| Colore | Nero |
| Voltage | 220 Volt |
| Energia | 1000 Watt |
| Rapporto di efficienza energetica stagionale (SEER) | 2.6 |
5. Contenuto della confezione
Si prega di verificare che tutti i componenti siano presenti e in buone condizioni:
- Unità di condizionamento dell'aria portatile Acekool
- Tubo di scarico
- Window Seal Kit (includes window slider kit and adapter)
- Telecomando
- Tubo di scarico (per lo scarico continuo in modalità deumidificatore)
- Manuale dell'utente (questo documento)

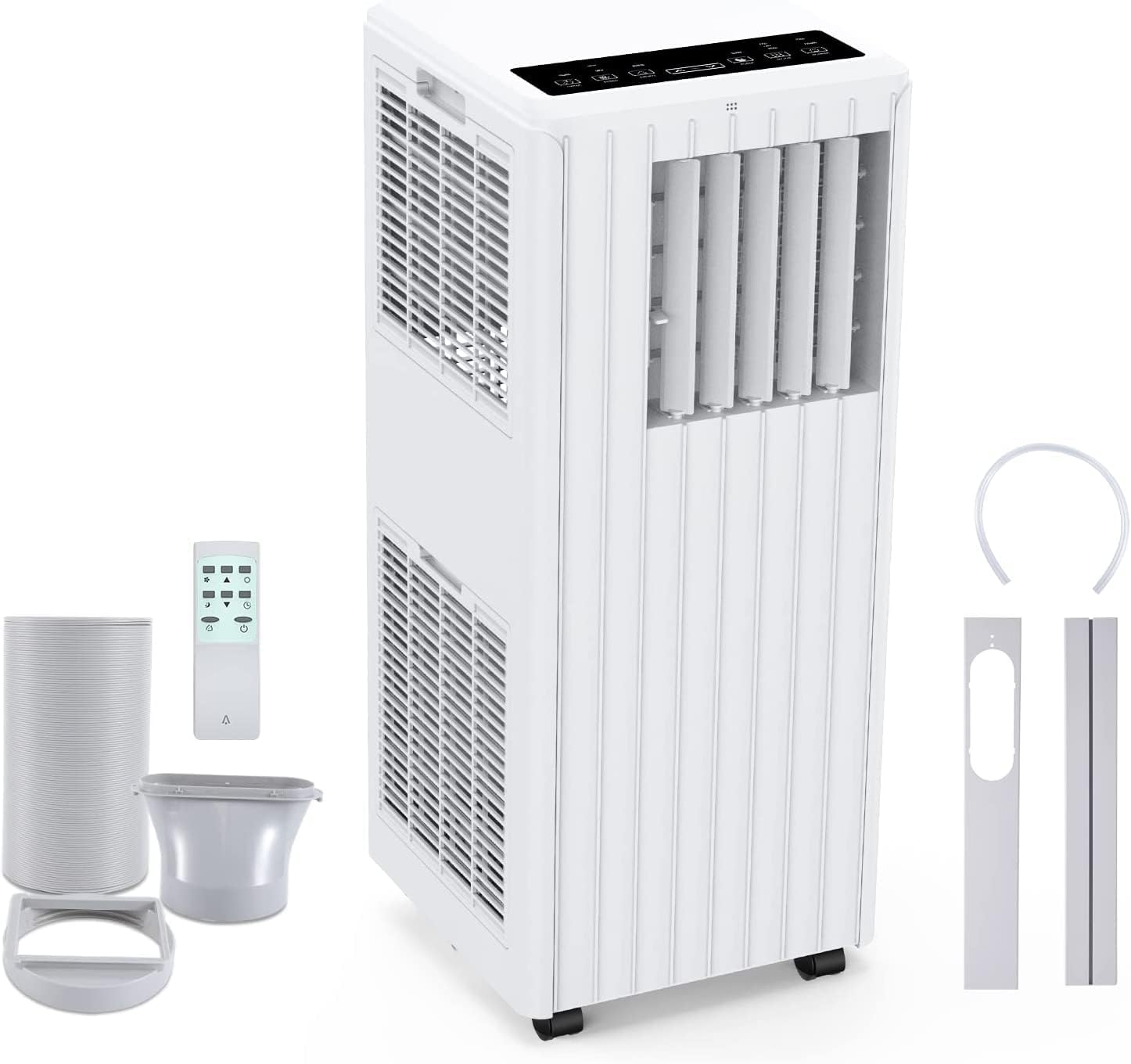

Image: All components included in the package: the main unit, exhaust hose, window sealing plate, remote control, and drain bucket.
6. Configurazione e installazione
Per configurare il tuo condizionatore portatile, segui questi passaggi:
- Posizionamento: Place the air conditioner on a flat, stable surface near a window and a grounded electrical outlet. Ensure there is at least 20 cm (8 inches) of space around the unit for proper airflow.
- Collegare il tubo di scarico: Screw one end of the exhaust hose into the air outlet on the back of the unit.
- Install Window Seal Kit: Regola il kit scorrevole per finestra in base all'apertura della finestra. Fissalo in posizione.
- Collegare il tubo di scarico al kit per finestre: Attach the other end of the exhaust hose to the adapter on the window slider kit, ensuring a tight seal to prevent hot air from re-entering the room.
- Collegamento elettrico: Collegare il cavo di alimentazione a una presa da 220 V CA con messa a terra.
Image: Visual guide for easy installation, showing how to connect the exhaust hose to the unit and the window sealing plate.
7. Istruzioni per l'uso
Your Acekool Portable Air Conditioner can be operated using the control panel on the unit or the included remote control.
Pannello di controllo e telecomando
Immagine: dettagliata view of the control panel display, indicating buttons for Timer, Speed, Swing, Sleep, Mode, and Power.
Image: The unit can be conveniently controlled via the remote control, and features a swing mode for wider air distribution.
Modalità operative
Immagine: Oltreview of the main operating modes: Cool, Fan, Dry (Dehumidifying), and Sleep, along with smart timer functionality.
- Modalità fredda: Press the "Mode" button until the snowflake icon appears. Use the Up/Down arrows to set your desired temperature (16°C - 30°C). The unit will cool the room to the set temperature.
- Modalità ventola: Press the "Mode" button until the fan icon appears. In this mode, the unit circulates air without cooling. Use the "Speed" button to adjust fan speed (Low/High).
- Dehumidify Mode (Dry): Press the "Mode" button until the water drop icon appears. The unit will remove excess moisture from the air. In this mode, the fan speed cannot be adjusted. Ensure the continuous drainage hose is connected for prolonged use.
- Modalità risparmio: Press the "Sleep" button. In this mode, the unit operates quietly and gradually increases the temperature by 1°C after the first hour and another 1°C after the second hour, maintaining this temperature for 6 hours before returning to normal operation. This mode is ideal for nighttime use.
Image: The sleep mode offers automatic shut-off, quiet operation (55dB), and a 24-hour smart timer for comfortable nighttime use.
Funzioni aggiuntive
- Funzione timer: Press the "Timer" button to set the desired operating time (1-24 hours) for automatic turn on/off.
- Velocità della ventola: In Cool or Fan mode, press the "Speed" button to cycle through Low and High fan speeds.
- Funzione oscillazione: Press the "Swing" button to activate or deactivate the automatic vertical oscillation of the air louvers, distributing air more evenly.
8. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del condizionatore. Scollegare sempre l'unità dalla presa di corrente prima di pulirla.
Pulizia del filtro dell'aria
Il filtro dell'aria deve essere pulito ogni due settimane o più frequentemente, a seconda dell'utilizzo e della qualità dell'aria.
- Rimuovere il filtro dell'aria dal retro dell'unità.
- Lavare il filtro con acqua calda e sapone. Risciacquare abbondantemente.
- Lasciare asciugare completamente il filtro all'aria prima di reinserirlo nell'unità.
Acqua drenante
The unit has an internal water tank that collects condensed water. When the tank is full, the unit will stop operating and display a "FULL" indicator. You will need to drain the water manually.
- Posizionare una bacinella o un secchio poco profondo sotto la porta di scarico nella parte inferiore posteriore dell'unità.
- Rimuovere il tappo di scarico per far defluire l'acqua.
- Una volta svuotato, riposizionare saldamente il tappo di scarico.
For continuous dehumidification, attach the provided drain hose to the continuous drain port.
Pulizia dell'esterno dell'unità
Pulire l'esterno dell'unità con un panno morbido, damp stoffa. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
Magazzinaggio
Se si conserva l'unità per un periodo prolungato:
- Scaricare tutta l'acqua dall'unità.
- Pulire il filtro dell'aria.
- Store the unit in a dry, cool place, away from direct sunlight.
9. Risoluzione Dei Problemi
Prima di contattare l'assistenza clienti, consultare la seguente guida alla risoluzione dei problemi più comuni:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| L'unità non si accende | No power supply; Power cord unplugged; Circuit breaker tripped; Water tank full. | Check power outlet; Plug in power cord securely; Reset circuit breaker; Drain water tank. |
| L'unità non raffredda efficacemente | Air filter dirty; Exhaust hose not properly installed/sealed; Room too large; Doors/windows open; Air inlet/outlet blocked. | Clean air filter; Ensure exhaust hose is properly installed and sealed; Close doors/windows; Clear obstructions from air inlets/outlets. |
| L'unità è rumorosa | Unità non posizionata su una superficie piana; Filtro dell'aria sporco; Componenti interni vibranti. | Posizionare l'unità su una superficie piana e stabile; Pulire il filtro dell'aria; Se il rumore persiste, contattare l'assistenza clienti. |
| Perdite d'acqua dall'unità | Drain plug loose; Continuous drain hose not properly connected or blocked. | Ensure drain plug is secure; Check continuous drain hose for proper connection and clear any blockages. |
| Il telecomando non funziona | Batterie scariche o inserite in modo errato; Ostruzione tra il telecomando e l'unità. | Replace batteries; Ensure line of sight between remote and unit. |
10. Garanzia e supporto
Per informazioni sulla garanzia e assistenza clienti, fare riferimento alla scheda di garanzia inclusa con il prodotto o visitare il sito ufficiale Acekool website. Do not attempt to repair the unit yourself, as this may void the warranty and pose safety risks. For any issues not covered in this manual, please contact Acekool customer service.
