1. Introduzione
Questo manuale fornisce informazioni essenziali per l'uso sicuro ed efficiente del relè di rilevamento fase ANLY APR-3. L'APR-3 è progettato per il rilevamento di sottofase, guasti di fase e monitoraggio della sequenza di fase negli impianti elettrici industriali. È un componente fondamentale per garantire la sicurezza e le prestazioni ottimali delle apparecchiature, proteggendole dalle comuni anomalie dell'alimentazione elettrica.
2. Informazioni sulla sicurezza
AVVERTIMENTO: Pericolo di scossa elettrica. L'installazione e la manutenzione devono essere eseguite solo da personale qualificato. Scollegare tutta l'alimentazione prima di lavorare sul relè o sulle apparecchiature collegate.
- Rispettare sempre i codici e le normative elettriche locali.
- Assicurare la corretta messa a terra di tutte le apparecchiature.
- Non utilizzare il relè se è danneggiato o è stato esposto all'umidità.
- Verifica corretto voltage valori nominali di corrente prima del collegamento.
3. Prodotto finitoview
L'ANLY APR-3 è un relè robusto e affidabile, progettato per un utilizzo generico in diverse applicazioni industriali. È realizzato con materiali di alta qualità e finiture eccellenti, garantendo durata e prestazioni costanti. Questo relè è specificamente progettato per rilevare condizioni di sottofase, guasti di fase e sequenze di fase errate, fornendo una protezione critica per macchinari e sistemi sensibili.

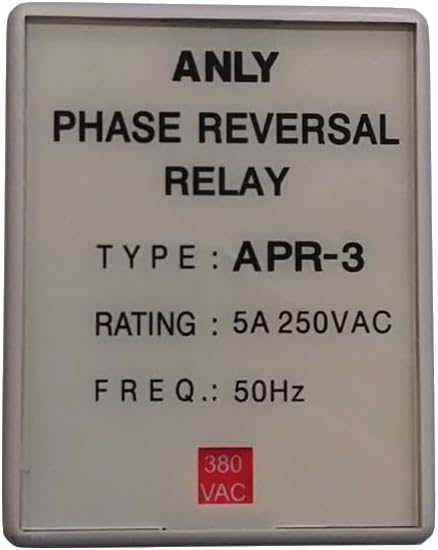

Figura 3.1: Pannello frontale del relè di inversione di fase ANLY APR-3. Questa immagine mostra il pannello frontale del relè di inversione di fase ANLY APR-3. Le informazioni chiave visibili includono il marchio 'ANLY', il tipo di prodotto 'RELÈ DI INVERSIONE DI FASE', il modello 'APR-3', la potenza elettrica nominale '5 A 250 V CA', la frequenza '50 Hz' e la tensione.tage indicatore per '380 VAC'.
Le caratteristiche principali includono:
- Rilevamento di sottofase
- Rilevamento di guasti di fase
- Monitoraggio della sequenza di fase
- Certificato CE per la garanzia della qualità
- Progettato per applicazioni industriali generiche
4. Configurazione e installazione
Una corretta installazione è fondamentale per il funzionamento affidabile del relè APR-3. Per i dettagli specifici del collegamento, fare riferimento allo schema elettrico fornito con la confezione del prodotto. Di seguito sono riportati i passaggi generali:
- Montaggio: Montare saldamente il relè in un contenitore adatto, assicurando un'adeguata ventilazione e protezione dai fattori ambientali.
- Collegamento elettrico: Collegare le linee di alimentazione principali ai terminali designati sul relè. Assicurarsi che la sequenza di fase sia corretta, se applicabile alla configurazione.
- Connessione di carico: Collegare il carico controllato o il circuito di controllo ai contatti di uscita del relè.
- Verifica: Prima di alimentare l'alimentazione, verificare attentamente che tutti i collegamenti elettrici siano serrati e corretti.
5. Istruzioni per l'uso
Una volta installato e alimentato, il relè ANLY APR-3 funziona automaticamente per monitorare le condizioni di fase. Il relè attiverà i suoi contatti di uscita in base allo stato di fase rilevato (sottofase, guasto di fase o sequenza errata).
- Funzionamento normale: Quando tutte le fasi rientrano nei parametri accettabili e la sequenza è corretta, l'indicatore di stato del relè (se presente) mostrerà il funzionamento normale e i contatti di uscita saranno nel loro stato predefinito (ad esempio, chiusi per il funzionamento normale).
- Rilevamento guasti: In caso di rilevamento di una sottofase, di un guasto di fase o di una sequenza di fase errata, il relè scatta, modificando lo stato dei suoi contatti di uscita per segnalare il guasto e proteggere l'apparecchiatura collegata.
- Reset: A seconda del modello, il relè potrebbe ripristinarsi automaticamente una volta eliminata la condizione di guasto, oppure potrebbe richiedere un ripristino manuale. Per informazioni sul comportamento del ripristino, consultare la scheda tecnica specifica del prodotto.
6. Manutenzione
Il relè ANLY APR-3 è progettato per richiedere poca manutenzione. Tuttavia, controlli periodici possono contribuire a garantirne la longevità e l'affidabilità.
- Ispezione visiva: Ispezionare regolarmente il relè per verificare la presenza di eventuali segni di danni fisici, scolorimento o collegamenti allentati.
- Pulizia: Mantenere il relè e il suo involucro puliti e privi di polvere e detriti. Utilizzare un panno asciutto e morbido per la pulizia. Non utilizzare solventi o detergenti abrasivi.
- Verifiche della connessione: Verificare periodicamente che tutti i collegamenti dei terminali siano sicuri e serrati.
- Condizioni ambientali: Assicurarsi che l'ambiente operativo rimanga entro gli intervalli di temperatura e umidità specificati.
7. Risoluzione Dei Problemi
Se il relè ANLY APR-3 non funziona come previsto, considerare i seguenti problemi comuni:
- Relè non attivato:
- Controllare il volume dell'alimentazione in ingressotage e sequenza di fase.
- Verificare che tutti i collegamenti elettrici siano corretti e sicuri.
- Assicurarsi che la potenza nominale del relè corrisponda al volume del sistematage.
- Falsi viaggi:
- Controllare l'alimentazione instabile o la tensione transitoriatage fluttuazioni.
- Assicurare una corretta messa a terra e schermatura per evitare interferenze elettriche.
- Nessuna spia luminosa:
- Verificare che il relè sia alimentato.
- Controllare che non vi siano danni interni (se è sicuro farlo, oppure consultare un professionista).
Se i problemi persistono, contattare l'assistenza clienti o un elettricista qualificato.
8. Specifiche
| Attributo | Valore |
|---|---|
| Numero di modello | Aprile-3 |
| Produttore | Generico (ANLY) |
| Numero di parte | GG920365_40004584690 |
| Materiale | Materiale di prima qualità |
| Volume di eserciziotage | 380 V CA (come da etichetta del prodotto) |
| Valutazione del contatto | 5A 250VAC (come da etichetta del prodotto) |
| Frequenza | 50 Hz (come da etichetta del prodotto) |
| Fonte di alimentazione (logica interna) | DC (come da descrizione del prodotto) |
| Utilizzo | Scopo generale |
| Quantità del pacchetto dell'articolo | 1 |
| ASIN | B0CLHDYY9H |
| Data prima disponibilità | 20 ottobre 2023 |
| Certificazione | CE |
