1. Introduzione
Thank you for choosing the Acekool Portable Air Conditioner. This 3-in-1 unit provides powerful cooling, dehumidifying, and fan functions, designed to create a comfortable environment in your home, office, or bedroom. With its 8000 BTU cooling capacity, it is suitable for rooms up to 350 square feet. This manual provides essential information for safe operation, installation, maintenance, and troubleshooting to ensure optimal performance and longevity of your appliance.
Image 1.1: The Acekool Portable Air Conditioner unit shown with its remote control. The unit is white, rectangular, and features a front grille and control panel on top, with wheels at the base for portability.
2. Informazioni sulla sicurezza
Si prega di leggere attentamente tutte le avvertenze e le istruzioni di sicurezza prima di utilizzare questo apparecchio per evitare lesioni o danni. Conservare questo manuale per riferimento futuro.
- Utilizzare sempre l'unità su una superficie stabile e piana.
- Non ostruire le prese d'aria o le uscite. Mantenere almeno 20 cm (8 pollici) di spazio libero attorno all'unità.
- Non inserire oggetti nelle prese d'aria.
- Assicurarsi che il cavo di alimentazione non sia danneggiato e che sia correttamente collegato a terra.
- Scollegare l'unità prima di pulirla o di effettuare qualsiasi intervento di manutenzione.
- Non utilizzare l'unità in ambienti umidi oamp ambienti, come i bagni.
- Tenere bambini e animali domestici lontani dall'unità durante il funzionamento.
- If the unit is damaged, do not attempt to repair it yourself. Contact qualified service personnel.
3. Caratteristiche del prodotto
- Raffreddamento veloce: 8000 BTU cooling capacity for rooms up to 350 sq. ft. with thermostat control between 64°F and 90°F.
- Funzionalità 3 in 1: Combines powerful cooling, dehumidifying, and multi-function fan modes.
- Intelligent/Sleep Mode: Maintains optimal temperature at low speeds for quiet operation.
- Timer 24 ore: Allows setting automatic on/off times for energy saving.
- Installazione semplice: Includes a window kit with slider bracket, exhaust hose, inlet/outlet hoses, locking screws, and drain hose.
- Portabilità: Equipped with 360° rotating castor wheels and built-in handles for easy relocation.
- Automated Dehumidify Technology: Features self-evaporation technology for automatic atomizing of condensed water, with a capacity of 39 pints per day.
- Flusso d'aria regolabile: Directional louvers allow for 4-direction cool wind blowing.
Image 3.1: Illustration of the three operating modes: Cool (61°F-88°F), Dry (45 pints/day dehumidification), and Fan (Low/High speed). Each mode is depicted with an icon and a visual representation of airflow or moisture removal.

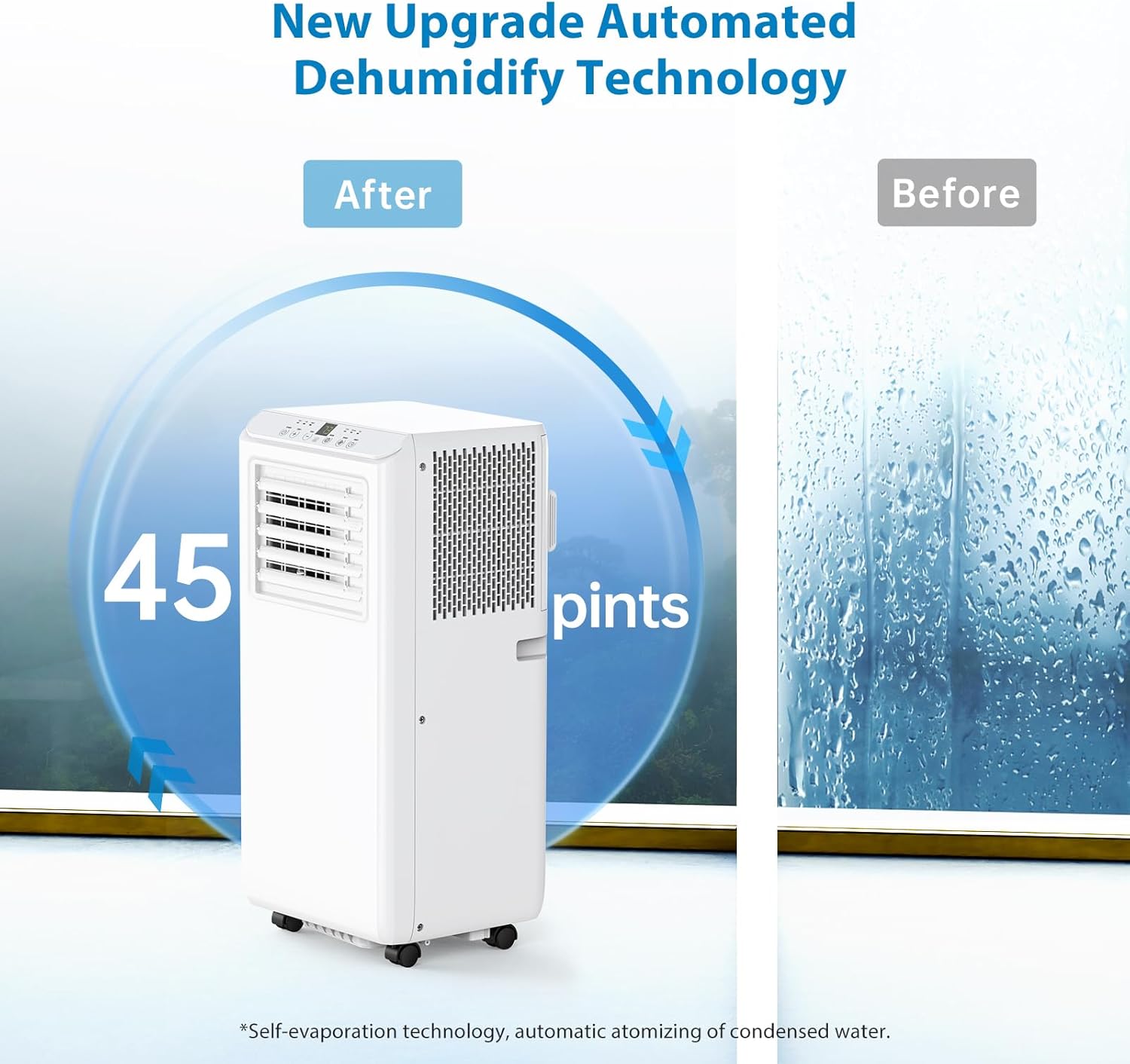

Image 3.2: The portable air conditioner unit with an overlay indicating its 45 pints/day dehumidification capacity, highlighting its automated dehumidify technology. A window with condensation is shown on the right, representing the "Before" state, and a clear window on the left, representing the "After" state.
4. Elenco delle parti
The following components are included with your Acekool Portable Air Conditioner:
- Unità di condizionamento dell'aria portatile
- Controllo remoto (1)
- Exhaust Air Duct / Exhaust Hose (1)
- Drainage Pipe / Drain Hose (1)
- Window Isolation Kit (Slider Bar x 1, Slider Bar Connector x 1)
- Exhaust Pipe Joint (2)
Image 4.1: A visual representation of the portable air conditioner unit with its dimensions (13.46in W x 15.16in D x 34.84in H) and all included accessories: remote control, exhaust hose, slide bar, slide bar connector, and exhaust pipe joints.
5. Configurazione e installazione
Segui questi passaggi per impostare il tuo condizionatore portatile e ottenere prestazioni ottimali.
5.1 Posizionamento dell'unità
- Posizionare l'unità su una superficie solida e piana nella stanza desiderata.
- Assicurarsi che ci siano almeno 20 cm (8 pollici) di spazio attorno all'unità per un corretto flusso d'aria.
- The unit is suitable for various locations including bedrooms, living rooms, offices, and garages.
Immagine 5.1: Es.amples of suitable locations for the portable air conditioner, including a bedroom, garage, office, and kitchen, demonstrating its versatility.
5.2 Window Kit and Exhaust Hose Installation
- Connect the exhaust hose to the exhaust pipe joint.
- Attach the other end of the exhaust hose to the air outlet on the back of the unit.
- Assemble the window slider kit by connecting the slider bar and slider bar connector. Adjust its length to fit your window opening.
- Insert the exhaust pipe joint into the opening of the window slider kit.
- Place the assembled window kit into your window frame, ensuring a secure fit to prevent air leakage.
- Extend the exhaust hose to the window kit, ensuring it is straight and not kinked to allow for efficient hot air exhaust.
- For continuous drainage in dehumidifier mode, connect the drainage pipe to the drain port on the unit and direct the other end into a suitable container or drain.
Image 5.2: A six-panel diagram illustrating the installation steps for the exhaust hose and window kit. It shows how to attach the hose to the unit, assemble the window slider, and secure the hose in the window opening.
6. Istruzioni per l'uso
Your Acekool Portable Air Conditioner can be operated using the LED touch panel on the unit or the included remote control.
6.1 Pannello di controllo e telecomandoview
Immagine 6.1: Un dettaglio view of the LED touch control panel on top of the unit, showing buttons for Power, Temperature Up/Down, Mode, Speed, and Timer. The display shows the current temperature (e.g., 73°F).
- Pulsante di accensione: Accende o spegne l'unità.
- Pulsanti Temp +/-: Adjusts the desired temperature (64°F to 90°F).
- Pulsante Modalità: Cycles through Cool, Dehumidify (Dry), and Fan modes.
- Pulsante di velocità: Regola la velocità della ventola (bassa/alta).
- Pulsante Timer: Imposta il timer 24 ore per l'accensione/spegnimento automatico.
Modalità operative 6.2
- Modalità fredda: Provides powerful cooling. Set your desired temperature. The unit will cool until the room reaches the set temperature.
- Modalità Deumidificazione (Asciugatura): Removes excess moisture from the air. The fan operates at a fixed low speed. Ensure the drainage pipe is connected for continuous drainage.
- Modalità ventola: Fa circolare l'aria senza raffreddare. Scegli tra velocità della ventola bassa e alta.
- Modalità risparmio: Activates automatically when the timer is set for overnight operation. The unit will maintain optimal temperature at low fan speeds for quiet operation.
6.3 Regolazione della direzione del flusso d'aria
The unit features adjustable louvers on the front. Manually adjust these louvers to direct the cool air in the desired direction.
Image 6.2: The portable air conditioner unit positioned in a room, demonstrating how its directional louvers can be adjusted to blow cool air in four different directions, optimizing airflow distribution.
7. Manutenzione
Una manutenzione regolare garantisce l'efficienza e la longevità del tuo condizionatore.
7.1 Pulizia del filtro dell'aria
- The unit is equipped with a standard filter.
- Pulire il filtro dell'aria ogni due settimane o più frequentemente se l'unità viene utilizzata in un ambiente polveroso.
- Per pulirlo, rimuovere il filtro dal retro dell'unità.
- Lavare il filtro con acqua tiepida e sapone. Risciacquare abbondantemente e lasciarlo asciugare completamente all'aria prima di reinserirlo.
7.2 Scarico dell'acqua di condensa
- In Cool mode, the unit utilizes self-evaporation technology, which atomizes condensed water and expels it with the exhaust air. This minimizes the need for manual drainage.
- In Dehumidify mode, or if the humidity is very high, the internal water tank may fill up. When the tank is full, the unit will stop operating and an indicator light may illuminate.
- To drain, turn off the unit and unplug it.
- Locate the drain port at the bottom rear of the unit.
- Place a shallow pan or tray beneath the drain port. Remove the drain plug to allow water to flow out.
- Una volta svuotato, riposizionare saldamente il tappo di scarico.
- For continuous drainage in Dehumidify mode, connect the provided drainage pipe to the drain port and direct it to a floor drain or a larger container.
7.3 Conservazione
- Prima di riporre l'unità, assicurarsi che tutta l'acqua sia stata scaricata.
- Pulire il filtro dell'aria.
- Scollegare il cavo di alimentazione e arrotolarlo ordinatamente.
- Conservare l'unità in un luogo fresco e asciutto, lontano dalla luce solare diretta e da temperature estreme.
8. Risoluzione Dei Problemi
Consulta questa sezione per i problemi più comuni e le relative soluzioni. Se il problema persiste, contatta l'assistenza clienti.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| L'unità non si accende. | Nessuna alimentazione; cavo di alimentazione scollegato; interruttore automatico scattato. | Assicurarsi che l'unità sia collegata; controllare la presa di corrente; ripristinare l'interruttore automatico. |
| L'unità non raffredda in modo efficace. | Air filter clogged; room too large; windows/doors open; exhaust hose not properly installed or kinked; temperature setting too high. | Clean air filter; ensure room size is within specifications (350 sq. ft.); close windows/doors; check exhaust hose for proper installation and kinks; lower temperature setting. |
| L'unità perde acqua. | Drain plug not secured; internal water tank full (in dehumidify mode); unit not level. | Ensure drain plug is tightly closed; drain the internal water tank; place unit on a level surface. |
| L'unità è rumorosa. | Unità non posizionata su una superficie piana; velocità della ventola troppo elevata; componenti interni vibranti. | Place unit on a level surface; reduce fan speed; ensure nothing is obstructing the fan. |
| Telecomando non funzionante. | Batteries dead or incorrectly inserted; remote not pointed at unit sensor. | Replace batteries; ensure correct polarity; point remote directly at the unit's sensor. |
9. Specifiche
| Numero di modello | Condizionatori d'aria portatili |
| Marca | Acekool |
| Potenza di raffreddamento | 8000 unità termiche britanniche (BTU) |
| Copertura dell'area del pavimento | Fino a 350 piedi quadrati |
| Capacità di deumidificazione | 39 pinte/giorno |
| Dimensioni del prodotto | 15.16"P x 13.46"L x 34.84"A |
| Peso dell'articolo | 50.4 libbre |
| Voltage | 115 Volt |
| Livello di rumore | 51 dB |
| Refrigerante | La 410A |
| Tipo di filtro | Filtro standard |
| Colore | Bianco |
10. Garanzia e assistenza clienti
Il tuo condizionatore d'aria portatile Acekool è dotato di un Garanzia di 1 anno dalla data di acquisto.
For warranty claims, technical assistance, or any questions regarding your product, please contact Acekool customer support. Refer to the contact information provided with your purchase documentation or visit the official Acekool websito.
Per maggiori informazioni, puoi visitare il sito Negozio Acekool su Amazon.
