Manuale utente del condizionatore d'aria mobile Acekool da 12000 BTU

1. Introduzione

Grazie per aver scelto il condizionatore portatile Acekool. Questa unità 3 in 1 offre funzioni di raffreddamento, deumidificazione e ventilazione, progettata per un comfort ottimale in casa o in ufficio. Con una potente capacità di raffreddamento di 12000 BTU, è adatto per ambienti fino a circa 52 metri quadrati (550 piedi quadrati). Questo manuale fornisce informazioni essenziali per il funzionamento sicuro, l'installazione, la manutenzione e la risoluzione dei problemi, per garantire prestazioni durature del vostro apparecchio.

Si prega di leggere attentamente il presente manuale prima di utilizzare l'unità e di conservarlo per riferimento futuro.

2. Istruzioni di sicurezza

Per evitare lesioni all'utente o ad altre persone e danni alle cose, è necessario seguire le seguenti istruzioni. Il funzionamento errato dovuto all'ignoranza delle istruzioni può causare danni o danni.

Precauzioni generali di sicurezza:

• Utilizzare sempre l'unità su una superficie piana e stabile per evitare che si ribalti.
• Non ostruire le prese d'aria o le uscite. Mantenere almeno 20 cm di distanza da pareti o altri oggetti.
• Non inserire dita o oggetti estranei nelle prese/uscite dell'aria.
• Tenere l'unità lontana da gas infiammabili o materiali combustibili.
• Assicurarsi che il cavo di alimentazione non sia danneggiato o schiacciato.
• Non azionare l'unità con le mani bagnate.
• Scollegare l'unità prima di pulirla o di effettuare qualsiasi intervento di manutenzione.
• Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni riguardanti l'uso dell'apparecchio da una persona responsabile della loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Sicurezza elettrica:

• Collegare l'unità a una presa elettrica correttamente messa a terra con la tensione correttatage (220 V).
• Non utilizzare prolunghe o prese multiple con questo apparecchio.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di assistenza o da personale qualificato per evitare rischi.

3. Prodotto finitoview

Familiarizza con i componenti e i comandi del tuo condizionatore d'aria mobile Acekool.

Contenuto della confezione:

• Unità di condizionamento dell'aria mobile
• Telecomando
• Tubo di scarico
• Barra scorrevole (kit per finestre)
• Connettore per barra di scorrimento
• Giunto tubo di scarico (2 pezzi)

Figura 3.1: Contenuto della confezione e dimensioni. Questa immagine mostra l'unità principale con le sue dimensioni (36 cm di profondità, 42 cm di larghezza, 70 cm di altezza) e tutti gli accessori inclusi nella confezione, come il telecomando, il tubo di scarico, la barra di scorrimento, il connettore della barra di scorrimento e due giunti per il tubo di scarico.

Figura 3.2: Sopraview del condizionatore d'aria portatile Acekool e dei suoi accessori, tra cui l'unità principale, il telecomando e vari componenti per l'installazione sulla finestra.

Pannello di controllo e telecomando:

L'unità può essere azionata tramite il pannello touch intelligente sulla parte superiore dell'unità o tramite il telecomando incluso.

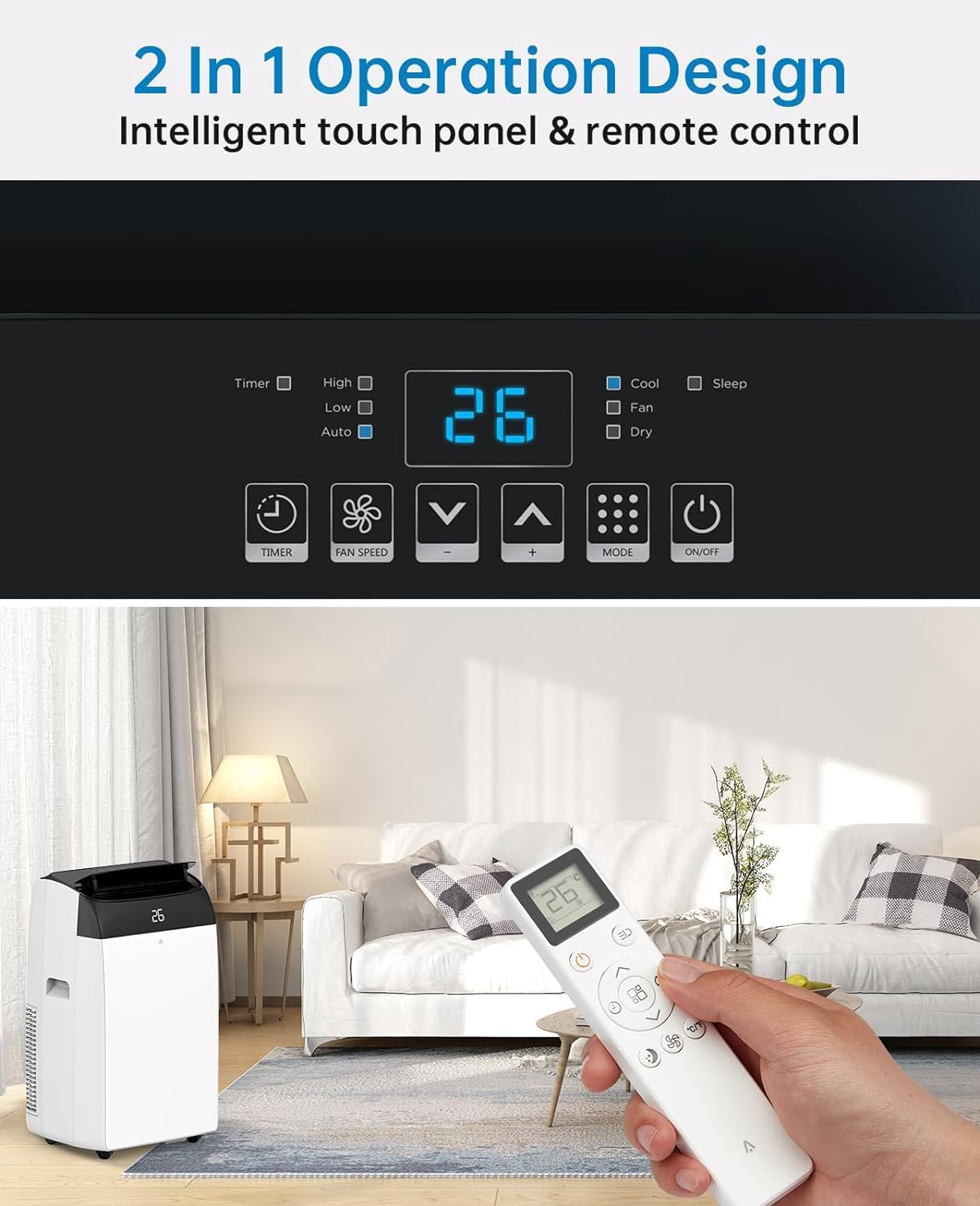

Figura 3.3: Pannello di controllo e telecomando. Questa immagine mette in evidenza il display digitale che mostra "26" e vari pulsanti touch per Timer, Velocità della ventola, Modalità e Accensione. Sotto, una mano tiene il telecomando, dimostrandone l'uso con il condizionatore d'aria in un soggiorno.

• Display digitale: Mostra le impostazioni correnti della temperatura o del timer.
• Pulsante di accensione: Accende/spegne l'unità.
• Pulsante Modalità: Passa attraverso le modalità Raffreddamento, Ventilazione e Deumidificazione.
• Pulsanti di aumento/diminuzione della temperatura: Regola la temperatura desiderata in modalità Raffreddamento.
• Pulsante velocità ventola: Seleziona la velocità della ventola (bassa, media, alta).
• Pulsante Timer: Imposta il timer 24 ore per il funzionamento automatico.
• Pulsante modalità di sospensione: Attiva il funzionamento silenzioso per l'uso notturno.

4. Impostazione

La corretta installazione del tubo di scarico è fondamentale per un raffreddamento efficiente. Questa unità è progettata per l'installazione su finestra.

Installazione del tubo di scarico:

1. Fissare il giunto del tubo di scarico a un'estremità del tubo di scarico ruotandolo in senso orario fino a fissarlo.
2. Collegare il connettore della barra scorrevole all'altra estremità del tubo di scarico.
3. Collegare il tubo di scarico assemblato all'uscita di scarico sul retro dell'unità del condizionatore.
4. Regolare la barra scorrevole (kit per finestra) in base all'apertura della finestra. Fissarla in posizione.
5. Inserire il connettore della barra scorrevole nell'apertura del kit per finestra regolato, assicurandosi che la tenuta sia ermetica per evitare perdite d'aria.

Figura 4.1: Fasi di installazione semplici. Questa immagine illustra il processo di collegamento del tubo di scarico all'unità e al kit finestra, garantendo una corretta ventilazione del condizionatore.

Importante: Assicurarsi che il tubo di scarico sia il più dritto e corto possibile per massimizzare l'efficienza di raffreddamento. Evitare pieghe o curve strette.

5. Istruzioni per l'uso

Il tuo condizionatore d'aria mobile Acekool offre tre funzioni principali: raffreddamento, ventilazione e deumidificazione.

Modalità operative:

Figura 5.1: Funzione multiuso 3 in 1. Questo grafico illustra le tre modalità operative principali: modalità Raffreddamento (18°C-32°C), modalità Deumidificazione (deumidificazione 45 L/giorno) e modalità Ventilazione (3 velocità).

• Modalità fredda:

  Raffredda la stanza espellendo l'aria calda all'esterno. Imposta la temperatura desiderata tra 18 °C e 32 °C utilizzando i pulsanti Su/Giù. L'unità si accenderà e spegnerà ciclicamente per mantenere la temperatura impostata.

• Modalità ventola:

  Fa circolare l'aria senza raffreddarla. Ideale per migliorare la circolazione dell'aria. Seleziona tra tre velocità della ventola (bassa, media, alta) utilizzando il pulsante Fan Speed.

• Modalità deumidificazione (modalità asciugatura):

  Rimuove l'umidità in eccesso dall'aria, con una capacità fino a 45 litri al giorno. Questa modalità aiuta a mantenere l'umidità interna tra il 40% e il 60%. In questa modalità, la velocità della ventola è solitamente fissa.

Funzione timer:

Il timer 24 ore consente di impostare un orario specifico per l'accensione o lo spegnimento automatico dell'unità. Premere il pulsante Timer e utilizzare i pulsanti Su/Giù per impostare la durata desiderata.

Modalità risparmio:

Attiva la modalità Sleep per un funzionamento più silenzioso durante la notte. In questa modalità, la velocità della ventola viene ridotta e la temperatura può aumentare gradualmente per risparmiare energia e garantire un sonno confortevole. Il livello di rumore può arrivare fino a 48 dB.

Figura 5.2: Modalità Sleep e funzionamento silenzioso. Questa immagine mostra il condizionatore d'aria in una camera da letto, evidenziandone il funzionamento silenzioso a 48 dB, insieme a funzioni come il timer intelligente 24 ore su 24, la modalità Sleep, lo spegnimento automatico e la modalità Ultra Quiet.

6. Manutenzione

Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo condizionatore.

Pulizia del filtro dell'aria:

Il filtro dell'aria deve essere pulito ogni due settimane o più frequentemente, a seconda dell'utilizzo e della qualità dell'aria. Un filtro pulito migliora la qualità dell'aria e l'efficienza dell'unità.

1. Scollegare il condizionatore dalla presa di corrente.
2. Individuare il pannello del filtro dell'aria, solitamente sul retro o sul lato dell'unità.
3. Rimuovere il filtro tirandolo delicatamente.
4. Lavare il filtro sotto l'acqua corrente (per lo sporco più ostinato è possibile utilizzare acqua calda e sapone).
5. Risciacquare abbondantemente e lasciare asciugare completamente il filtro all'aria prima di reinserirlo. Non esporre alla luce solare diretta.
6. Una volta asciutto, reinserire il filtro nel suo alloggiamento.

Figura 6.1: Filtro lavabile. Questa immagine mostra come rimuovere il filtro dell'aria dal retro dell'unità e lavarlo sotto l'acqua corrente, evidenziandone la riutilizzabilità e la facilità di pulizia.

Drenaggio dell'acqua di condensa:

Questo condizionatore è dotato di un'avanzata tecnologia di auto-evaporazione, che evapora automaticamente la maggior parte dell'acqua di condensa e la espelle insieme all'aria di scarico. Ciò riduce significativamente la necessità di svuotamento manuale.

Figura 6.2: Sistema di autoevaporazione e sistema di condensazione efficiente. Questo diagramma illustra il funzionamento interno del condizionatore d'aria, mostrando come l'acqua di condensa viene evaporata e come funziona il sistema di condensazione efficiente.

Tuttavia, in condizioni di elevata umidità o durante una modalità di deumidificazione prolungata, il serbatoio dell'acqua interno potrebbe riempirsi. In tal caso, l'unità smetterà di funzionare e visualizzerà un codice di errore (fare riferimento alla sezione sulla risoluzione dei problemi). Sarà necessario scaricare manualmente l'acqua:

1. Scollegare l'unità.
2. Posizionare una teglia o un vassoio poco profondo sotto la porta di drenaggio nella parte inferiore posteriore dell'unità.
3. Rimuovere il tappo di scarico.
4. Lasciare scolare completamente l'acqua.
5. Richiudere bene il tappo di scarico.

7. Risoluzione Dei Problemi

Prima di contattare il servizio clienti, consultare la seguente tabella per i problemi più comuni e le relative soluzioni.

8. Specifiche

Specifiche tecniche dettagliate per il condizionatore d'aria mobile Acekool.

9. Garanzia e supporto

Per informazioni sulla garanzia e assistenza clienti, fare riferimento alla scheda di garanzia inclusa nella confezione del prodotto o visitare il sito ufficiale Acekool websito. Quando contatti l'assistenza, assicurati di avere a portata di mano il numero del modello (TAC-12CHPB/DM7) e i dettagli dell'acquisto.

Per ulteriore assistenza, contattare il servizio clienti Acekool tramite i suoi canali ufficiali.
