Manuale di istruzioni del controller per hub ventola PWM ARGB upHere P12PARGBBK

1. Introduzione

Il controller upHere ARGB PWM Fan Hub P12PARGBBK è progettato per centralizzare il controllo di un massimo di 12 ventole ARGB (RGB indirizzabili) e delle relative funzioni di velocità PWM (modulazione di larghezza di impulso). Questo dispositivo consente effetti di illuminazione sincronizzati e la gestione della velocità delle ventole, migliorando sia l'estetica che le prestazioni termiche di un personal computer. Presenta un design a specchio infinito e offre compatibilità con schede madri prive di connettori ARGB a 3 pin da 5 V, offrendo opzioni di controllo flessibili tramite un telecomando incluso o la sincronizzazione della scheda madre.

2. Caratteristiche del prodotto

• Compatibilità universale: Funziona indipendentemente dai connettori ARGB a 3 pin da 5 V della scheda madre, garantendo un'ampia integrazione per diverse configurazioni di PC.
• Design dello specchio infinito: Incorpora un effetto specchio infinito che rifrange la luce, offrendo profondità visiva e illuminazione.
• Controllo diretto a 12 ventole: Dotato di 12 porte PWM a 4 pin dedicate e 12 porte ARGB 5V a 3 pin per il controllo simultaneo di più ventole.
• Controllo della velocità del circuito Smart Buck: Utilizza un chip avanzato e la tecnologia Buck per sincronizzare la velocità delle ventole PWM sia a 3 pin che a 4 pin.
• Montaggio magnetico e personalizzazione: Dotato di base magnetica che non richiede l'uso di attrezzi per un posizionamento flessibile all'interno del case del PC. Offre 5 livelli di luminosità e 4 modalità di velocità per un controllo personalizzato.

3. Contenuto del prodotto

Il pacchetto include i seguenti componenti:

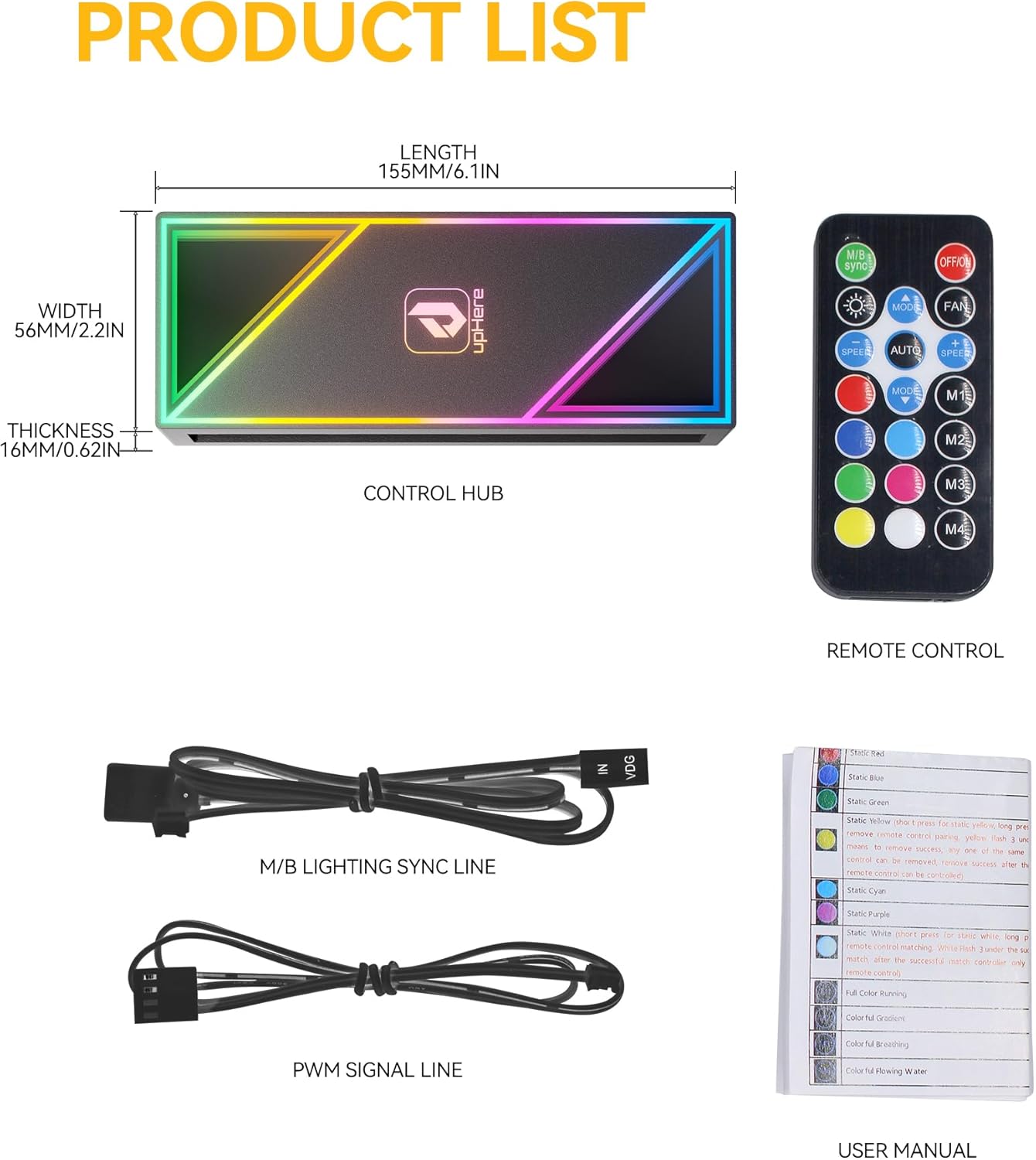

• 1x controller hub ventola PWM ARGB upHere
• 1x telecomando
• 1x linea di sincronizzazione dell'illuminazione M/B
• 1x linea di segnale PWM
• 1x Manuale utente

4. Guida all'installazione

4.1 Posizionamento fisico

Il controller è dotato di un retro magnetico per una facile installazione e un posizionamento regolabile all'interno del case del PC. Per il montaggio, scegliere una superficie metallica piana e adatta all'interno del case.

4.2 Collegamento delle ventole

Collega le tue ventole PWM a 3 o 4 pin alle porte PWM e ARGB designate sull'hub. L'hub supporta fino a 12 ventole per il controllo sia della velocità che dell'illuminazione.

4.3 Collegamento di alimentazione

Collega il controller all'alimentatore (PSU) tramite un cavo di alimentazione SATA. Questo fornirà l'alimentazione necessaria all'hub e alle ventole collegate.

4.4 Sincronizzazione della scheda madre (facoltativa)

Per il controllo dell'illuminazione ARGB tramite la scheda madre, collega il cavo di sincronizzazione ARGB M/B dall'hub al connettore ARGB a 3 pin da 5 V della scheda madre. Per il controllo della velocità della ventola PWM tramite la scheda madre, collega il cavo di controllo PWM a un connettore per ventola della CPU o a un connettore per ventola dedicato sulla scheda madre.

4.5 Interfaccia interruttore illuminazione (opzionale)

È possibile collegare l'interfaccia dell'interruttore di illuminazione al pulsante di riavvio del case. In questo modo è possibile scorrere le modalità di illuminazione utilizzando il pulsante di reset del case.

5. Funzionamento

5.1 Funzioni del telecomando

Il telecomando incluso consente una gestione completa della velocità della ventola e degli effetti di illuminazione ARGB. Fare riferimento allo schema seguente per le funzioni dei pulsanti.

5.2 Regolazione della velocità della ventola

Il controller supporta quattro modalità di velocità della ventola: Stop, Lenta, Media e Veloce. Queste possono essere regolate tramite il telecomando in base alle esigenze di raffreddamento.

5.3 Luminosità e modalità di illuminazione

Regola l'intensità luminosa su cinque livelli (dal 20% al 100%) e seleziona tra vari effetti di luce e modalità colore tramite il telecomando. Il controller supporta anche modalità di ciclo automatico e opzioni monocromatiche fisse.

6. Manutenzione

Per garantire prestazioni ottimali e longevità del tuo controller upHere ARGB PWM Fan Hub, segui queste linee guida generali per la manutenzione:

• Pulizia: Pulire periodicamente l'esterno del controller con un panno morbido e asciutto per rimuovere la polvere. Assicurarsi che il PC sia spento e scollegato prima di pulirlo.
• Gestione dei cavi: Assicurarsi che tutti i cavi collegati all'hub siano disposti ordinatamente e fissati per evitare interferenze con altri componenti o con il flusso d'aria.
• Condizioni ambientali: Utilizzare il controller entro i livelli di temperatura e umidità standard per PC. Evitare l'esposizione a calore eccessivo, umidità o luce solare diretta.

7. Risoluzione Dei Problemi

• Nessuna corrente/luci:
  • Verificare che il cavo di alimentazione SATA sia collegato saldamente sia all'hub sia all'alimentatore.
  • Assicurarsi che l'alimentatore funzioni correttamente.
• Le ventole non girano/velocità errata:
  • Verificare che tutti i cavi PWM delle ventole siano correttamente collegati alle porte PWM dell'hub.
  • Se si utilizza la sincronizzazione della scheda madre, assicurarsi che la linea del segnale PWM sia collegata alla scheda madre e che le impostazioni di controllo della ventola nel BIOS/UEFI siano configurate correttamente.
  • Testare la regolazione della velocità della ventola utilizzando il telecomando.
• Luci ARGB non funzionanti/colori errati:
  • Verificare che tutti i cavi ARGB delle ventole siano collegati saldamente alle porte ARGB dell'hub.
  • Se si utilizza la sincronizzazione della scheda madre, assicurarsi che il cavo di sincronizzazione ARGB M/B sia collegato a un connettore ARGB a 3 pin da 5 V (non RGB a 4 pin da 12 V) e che il controllo software sia configurato correttamente.
  • Prova gli effetti di luce e la luminosità utilizzando il telecomando.
• Montaggio magnetico debole:
  • La forza magnetica può variare a seconda del materiale e dello spessore del case del PC. Se la tenuta magnetica non è sufficiente, si consiglia di utilizzare del nastro biadesivo per un fissaggio più sicuro.
• Guasto/sovraccarico dell'unità:
  • Assicurarsi che l'assorbimento di corrente delle ventole collegate non superi le specifiche dell'hub. Sebbene l'hub sia alimentato tramite SATA, il collegamento di più dispositivi ad alta potenza a un singolo cavo di alimentazione SATA dall'alimentatore può causare problemi. Si consiglia di utilizzare un cavo di alimentazione SATA dedicato dall'alimentatore per l'hub se sono collegate molte ventole.
  • Se l'unità presenta segni di malfunzionamento o danneggiamento, interromperne immediatamente l'uso.

8. Specifiche

9. Garanzia e supporto

Per informazioni sulla garanzia e supporto tecnico, fare riferimento al sito ufficiale upHere websito o contattare direttamente il servizio clienti. Conservare la ricevuta d'acquisto per eventuali reclami in garanzia.
