1. Introduzione
Questo manuale fornisce istruzioni dettagliate per l'installazione, il funzionamento e la manutenzione del tuo Shelly Wall Display 2 e del pacchetto Shelly BLU H&T. Shelly Wall Display 2 è un pannello di controllo per la casa intelligente con touchscreen a colori da 6.95 pollici e relè da 5 A integrato, progettato per monitorare e controllare il tuo ecosistema Shelly. Shelly BLU H&T è un sensore Bluetooth per letture accurate di temperatura e umidità.
Si prega di leggere attentamente il presente manuale prima dell'installazione e dell'uso per garantire il corretto funzionamento e la sicurezza.
2. Informazioni sulla sicurezza
- Sicurezza elettrica: L'installazione deve essere eseguita da un elettricista qualificato in conformità con le normative elettriche locali. Assicurarsi che l'alimentazione sia scollegata prima dell'installazione. Shelly Wall Display 2 richiede un conduttore neutro.
- Solo per uso interno: Questo dispositivo è progettato per l'uso in ambienti interni asciutti. Non esporre all'acqua o a umidità elevata.
- Intervallo di temperatura: Per evitare danni, operare entro l'intervallo di temperatura specificato.
- Pulizia: Per la pulizia, utilizzare un panno morbido e asciutto. Non utilizzare detergenti abrasivi o solventi.
- Bambini: Tenere fuori dalla portata dei bambini.
3. Contenuto della confezione
Il pacchetto Shelly Wall Display 2 e BLU H&T dovrebbe contenere i seguenti articoli:
- Espositore da parete Shelly 2 (argento)
- Sensore Shelly BLU H&T (argento)
- Accessori di installazione (viti, ecc. - gli articoli specifici possono variare)
- Manuale dell'utente (questo documento)

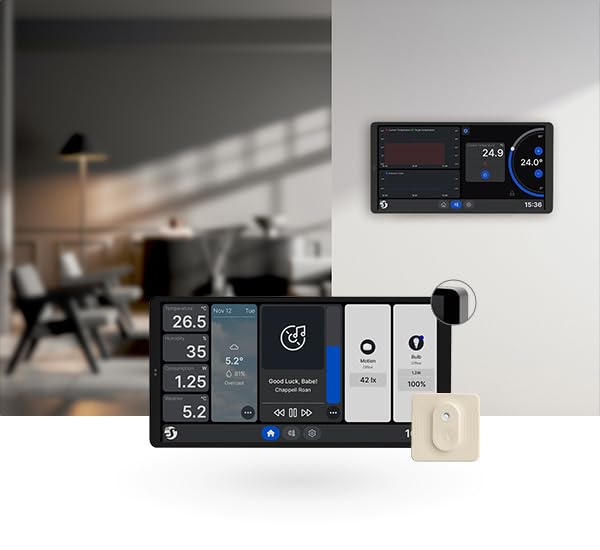

Immagine 1: Shelly Wall Display 2 e sensore Shelly BLU H&T. Questa immagine mostra l'unità principale del Wall Display con la sua interfaccia a schermo ampio, accanto al sensore BLU H&T più piccolo e compatto. Il display mostra vari controlli della smart home e dati ambientali.
4. Configurazione e installazione
4.1. Installazione Shelly Wall Display 2
- Disconnessione dell'alimentazione: Prima di iniziare, assicurarsi che l'alimentazione principale del circuito in cui verrà installato il display a parete sia disattivata tramite l'interruttore automatico.
- Posizione di montaggio: Scegli una posizione adatta sulla parete, solitamente in sostituzione di un interruttore della luce standard. Il dispositivo supporta l'installazione sia in verticale che in orizzontale.
- Cablaggio: Shelly Wall Display 2 richiede un conduttore neutro per il funzionamento. Collegare i cavi di fase (L), neutro (N) e carico (O) secondo lo schema elettrico fornito nella guida di installazione separata (non inclusa in questo manuale). Il relè integrato da 5 A consente il controllo diretto di luci o elettrodomestici collegati.
- Montaggio sicuro: Fissare il Wall Display alla scatola a muro utilizzando le viti fornite.
- Ripristino dell'energia: Una volta montato e cablato in modo sicuro, ripristinare l'alimentazione del circuito. Il display si accenderà.
Immagine 2: Shelly Wall Display 2 installato a parete. Questa immagine illustra il Wall Display montato in un ambiente domestico, mostratoasinil suo design elegante e la sua integrazione in un interno moderno. Un altro display è visibile sullo sfondo, suggerendo l'integrazione multi-dispositivo.
4.2. Configurazione iniziale e connettività
- Primo avvio: Alla prima accensione, il Wall Display ti guiderà attraverso i passaggi di configurazione iniziale sul suo touchscreen a colori da 6.95 pollici.
- Connessione Wi-Fi: Collega il dispositivo alla tua rete Wi-Fi a 2.4 GHz. Questo è essenziale per un controllo impeccabile della tua smart home e per l'integrazione con l'ecosistema Shelly.
- Integrazione dell'app Shelly: Scarica l'app Shelly Smart Control dall'app store del tuo dispositivo. Segui le istruzioni nell'app per aggiungere Shelly Wall Display 2 al tuo account Shelly.
- Accoppiamento Bluetooth: Il dispositivo include il Bluetooth per una connessione semplificata con altri dispositivi Shelly BLU.
4.3. Associazione del sensore Shelly BLU H&T
Il sensore Shelly BLU H&T è pre-assemblato ed è progettato per una facile integrazione:
- Attiva sensore: Assicurarsi che il sensore Shelly BLU H&T sia attivato (ad esempio, tirando la linguetta della batteria, se presente, o inserendo la batteria al litio metallico inclusa).
- Aggiungi dispositivo nell'app: Nell'app Shelly Smart Control, vai alla sezione aggiunta dispositivo e seleziona per aggiungere un nuovo dispositivo Bluetooth.
- Scoperta: L'app rileverà il sensore BLU H&T. Segui le istruzioni per associarlo al tuo ecosistema Shelly, in genere collegandolo al tuo Wall Display 2 o a un altro gateway Shelly.
- Posizionamento: Posizionare il sensore BLU H&T nella stanza desiderata per ottenere letture precise della temperatura e dell'umidità.
5. Funzionamento
5.1. Interfaccia touchscreen
Shelly Wall Display 2 è dotato di un touchscreen a colori da 6.95 pollici per un controllo intuitivo. Utilizza gesti multi-touch per la navigazione e l'interazione.
- Schermata iniziale: La schermata iniziale personalizzabile fornisce un accesso centralizzato ai tuoi dispositivi, alle scene e ai dati ambientali.
- Navigazione: Scorri verso sinistra/destra per accedere a diversi pannelli o menu. Tocca le icone per selezionare funzioni o dispositivi.
- Luminosità regolabile: La luminosità dello schermo può essere regolata nel menu delle impostazioni per una visualizzazione ottimale viewing.
- Modalità salvaschermo: Configura uno screensaver da attivare dopo un periodo di inattività.
5.2. Controllo e monitoraggio del dispositivo
- Interruttore integrato da 5 A: Utilizza il relè da 5 A integrato per controllare direttamente l'illuminazione o altri elettrodomestici collegati. Questa funzione è accessibile tramite l'interfaccia touchscreen.
- Sensori ambientali: Il display a parete include sensori integrati per temperatura, umidità e LUX (intensità luminosa). Queste letture vengono visualizzate sullo schermo e possono essere utilizzate per attivare comandi automatici.
- Dati BLU H&T: I dati in tempo reale sulla temperatura e sull'umidità provenienti dal sensore Shelly BLU H&T abbinato verranno visualizzati e potranno essere utilizzati per un controllo preciso del clima.
- Monitoraggio energetico: Se disponi di altri dispositivi Shelly PM (Power Monitoring), il Wall Display può mostrarne i dati sul consumo energetico.
5.3. Funzionalità della casa intelligente
- Scene e orari: Crea scene personalizzate (ad esempio, la scena "Buongiorno" per accendere le luci e regolare il termostato) e pianifica azioni automatizzate in base al tempo o all'input del sensore.
- Lettore multimediale: La schermata iniziale è dotata di un lettore multimediale che supporta integrazioni come Sonos per il controllo audio.
- Integrazione dell'assistente vocale: Shelly Wall Display 2 è compatibile con i più diffusi assistenti vocali come Alexa e Google Assistant per il controllo a mani libere (richiede l'integrazione tramite l'app Shelly).
6. Manutenzione
6.1. Pulizia
Per pulire lo schermo e il corpo dello Shelly Wall Display 2:
- Assicurarsi che il dispositivo sia in modalità salvaschermo oppure disattivare temporaneamente il display.
- Utilizzare un panno morbido, privo di lanugine e leggermente damp panno. Non spruzzare soluzioni detergenti direttamente sullo schermo.
- Evitare l'uso di materiali abrasivi, alcol o detergenti chimici, poiché potrebbero danneggiare lo schermo e la finitura.
6.2. Aggiornamenti software
Controlla periodicamente la presenza di aggiornamenti del firmware tramite l'app Shelly Smart Control. Gli aggiornamenti offrono nuove funzionalità, miglioramenti delle prestazioni e della sicurezza. Segui le istruzioni nell'app per aggiornare il tuo dispositivo.
6.3. Sostituzione della batteria Shelly BLU H&T
Il sensore Shelly BLU H&T è alimentato da una batteria al litio metallico. Quando il livello della batteria è basso (indicato nell'app Shelly), sostituirla con una nuova batteria compatibile (ad esempio, CR2032; consultare il manuale specifico del BLU H&T per il tipo esatto). Assicurarsi della corretta polarità durante la sostituzione.
7. Risoluzione Dei Problemi
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Il dispositivo non si accende. | Nessuna alimentazione; cablaggio errato; conduttore neutro mancante. | Controllare l'interruttore automatico. Verificare i collegamenti elettrici, assicurandosi che il neutro sia collegato. Consultare un elettricista qualificato. |
| Impossibile connettersi al Wi-Fi. | Password Wi-Fi errata; dispositivo troppo lontano dal router; rete a 5 GHz selezionata. | Controlla attentamente la password. Avvicina il dispositivo al router. Assicurati di connetterti a una rete Wi-Fi a 2.4 GHz. |
| Il sensore BLU H&T non si associa. | Sensore non attivato; batteria scarica; fuori portata Bluetooth. | Assicurarsi che il sensore sia attivo. Sostituire la batteria se necessario. Avvicinare il sensore al Wall Display o al gateway Shelly. |
| Il touchscreen non risponde. | Problema temporaneo del software; interferenza con la protezione dello schermo. | Riavvia il dispositivo (se possibile, tramite app o spegnimento/accensione). Rimuovi eventuali pellicole protettive per effettuare il test. |
8. Specifiche
| Caratteristica | Dettaglio |
|---|---|
| Numero di modello | 3800238072308 |
| Marca | Conchiglia |
| Display | Touchscreen a colori da 6.95 pollici |
| Connettività | Wi-Fi (2.4 GHz), Bluetooth |
| Relè integrato | 5 Amps (normalmente aperto) |
| Sensori (display a parete) | Temperatura, umidità, LUX (intensità luminosa) |
| Sensori (BLU H&T) | Temperatura, Umidità |
| Requisiti di potenza | Conduttore neutro richiesto |
| Tipo di montaggio | Montaggio a parete (verticale o orizzontale) |
| Dimensioni del prodotto | Dimensioni: 3.3 x 17.8 x 8.7 cm |
| Peso | 256 grammi |
| Batteria BLU H&T | 1 batteria al litio metallico (inclusa) |
| Materiale | Acciaio (materiale di contatto) |
9. Garanzia e supporto
Per informazioni sulla garanzia e supporto tecnico, fare riferimento al sito ufficiale Shelly webo contattare il distributore locale. Conservare la prova d'acquisto per eventuali reclami in garanzia.
Produttore: Shelly Europe
