1. Introduzione
Thank you for choosing the NHOPEEW Android 1 DIN Car Stereo. This device integrates advanced features such as wireless Carplay, Android Auto, Mirror Link, built-in WiFi, GPS navigation, and support for a backup camera, enhancing your driving experience with connectivity and entertainment. This manual provides detailed instructions for installation, operation, and maintenance to ensure optimal performance and longevity of your car stereo.
Image 1.1: NHOPEEW Android 1 DIN Car Stereo main unit.
2. Informazioni sulla sicurezza
- Leggere attentamente tutte le istruzioni prima dell'installazione e del funzionamento.
- Professional installation is recommended to avoid damage to the vehicle's electrical system or the unit.
- Non utilizzare il dispositivo in modo da distrarti dalla guida. Dai sempre priorità alla sicurezza stradale.
- Assicurarsi che tutti i cavi siano collegati correttamente per evitare cortocircuiti o pericoli elettrici.
- Tenere l'unità lontana dall'acqua e dall'umidità eccessiva.
- Non tentare di riparare l'unità da soli. Rivolgersi a personale qualificato.
3. Contenuto della confezione
Verificare che tutti gli articoli siano presenti nel pacco:
- NHOPEEW Android 1 DIN Car Stereo Unit
- Power Harness (ISO connector)
- Antenna GPS
- Cavi USB
- Backup Camera (if included in your package)
- Staffe di montaggio e viti
- Manuale dell'utente (questo documento)
4. Prodotto finitoview
The NHOPEEW Android 1 DIN Car Stereo is designed to provide a comprehensive in-car entertainment and navigation system. Key features include:
- Schermo touch HD da 7 pollici: Responsive and clear display for easy interaction.
- Carplay wireless e Android Auto: Seamless integration with your smartphone for navigation, music, messages, and calls.
- Collegamento specchio: Display your iOS or Android phone screen directly on the stereo.
- Wi-Fi incorporato: Connect to the internet for app downloads, online music, and real-time updates.
- Navigazione GPS: Accurate and reliable navigation even in areas with weak phone signal.
- Connettività versatile: Dual USB ports (one for fast charging, one for media) and a Type-C interface.
- Bluetooth: Chiamate in vivavoce e streaming audio.
- Radio RDS: Esperienza radiofonica migliorata con informazioni sulla stazione.
- Supporto per il controllo del volante: Per una maggiore praticità, integralo con i comandi al volante del tuo veicolo.
- Ingresso telecamera di retromarcia: Visualizzazione automatica della parte posteriore view in retromarcia.
5. Configurazione e installazione
Un'installazione corretta è fondamentale per le prestazioni e la sicurezza dell'autoradio. Si consiglia vivamente di far installare l'unità da un professionista qualificato.
5.1 Schema elettrico (generale)
The unit uses a standard ISO connector. Ensure each wire is connected to its corresponding function in your vehicle's wiring harness. Common connections include:
- Energia: 12 V costanti (giallo), 12 V accessori (rosso), massa (nero).
- Relatori: Anteriore sinistro (+/-), Anteriore destro (+/-), Posteriore sinistro (+/-), Posteriore destro (+/-).
- Antenna: Radio Antenna, GPS Antenna.
- Retromarcia: Connect to the vehicle's reverse light signal for automatic backup camera activation.
- Controllo del volante: Connect to the vehicle's SWC wires (if applicable).
- Telecamera di retromarcia: Video input and power supply.
5.2 Montaggio dell'unità
- Rimuovi l'autoradio esistente dal cruscotto.
- Connect all necessary wiring harnesses to the NHOPEEW unit.
- Slide the 1 DIN unit into the dashboard opening.
- Fissare l'unità utilizzando le staffe di montaggio e le viti fornite.
- Rimontare la modanatura del cruscotto.
5.3 Installazione della telecamera di backup
If your package includes a backup camera, install it at the rear of your vehicle, typically near the license plate. Connect the camera's video output to the designated video input on the car stereo and its power supply to the reverse light circuit so it activates when the vehicle is in reverse gear.
6. Istruzioni per l'uso
6.1 Carplay wireless e Android Auto
This feature allows you to integrate your smartphone for a safer and smarter driving experience.
- Assicurati che Bluetooth e Wi-Fi siano abilitati sul tuo smartphone.
- Sull'autoradio, accedi all'applicazione Carplay o Android Auto.
- Segui le istruzioni sullo schermo per associare il telefono tramite Bluetooth.
- Once paired, the system will automatically connect via Wi-Fi for wireless Carplay/Android Auto functionality.
Image 6.1: Wireless Carplay and Android Auto interfaces displayed on the unit.
6.2 Wireless iOS/Android Mirror Link
Mirror Link ti consente di visualizzare lo schermo del tuo smartphone direttamente sul display dell'autoradio.
- Navigate to the Mirror Link application on the car stereo.
- For iOS devices, follow the instructions to connect via Wi-Fi.
- For Android devices, you may need to enable USB debugging or follow specific app instructions for wireless connection.
Image 6.2: Mirror Link functionality displaying a smartphone screen on the car stereo.
6.3 Navigazione GPS
The built-in GPS module provides accurate navigation. Ensure the GPS antenna is properly installed and has a clear view del cielo.
- Accedi all'app Navigazione dal menu principale.
- Inserisci la tua destinazione utilizzando la tastiera sullo schermo.
- Il sistema calcolerà il percorso e fornirà indicazioni stradali dettagliate.
- Map updates can be performed via Wi-Fi connection.
Image 6.3: GPS Navigation in action, showing real-time road conditions and accurate satellite positioning.
6.4 Connessione Wi-Fi
Connect the car stereo to a Wi-Fi network to access online features.
- Vai su Impostazioni > Rete e Internet > Wi-Fi.
- Seleziona la rete Wi-Fi desiderata dall'elenco.
- Se richiesto, immettere la password.
- Once connected, you can download apps, stream online media, and update maps.

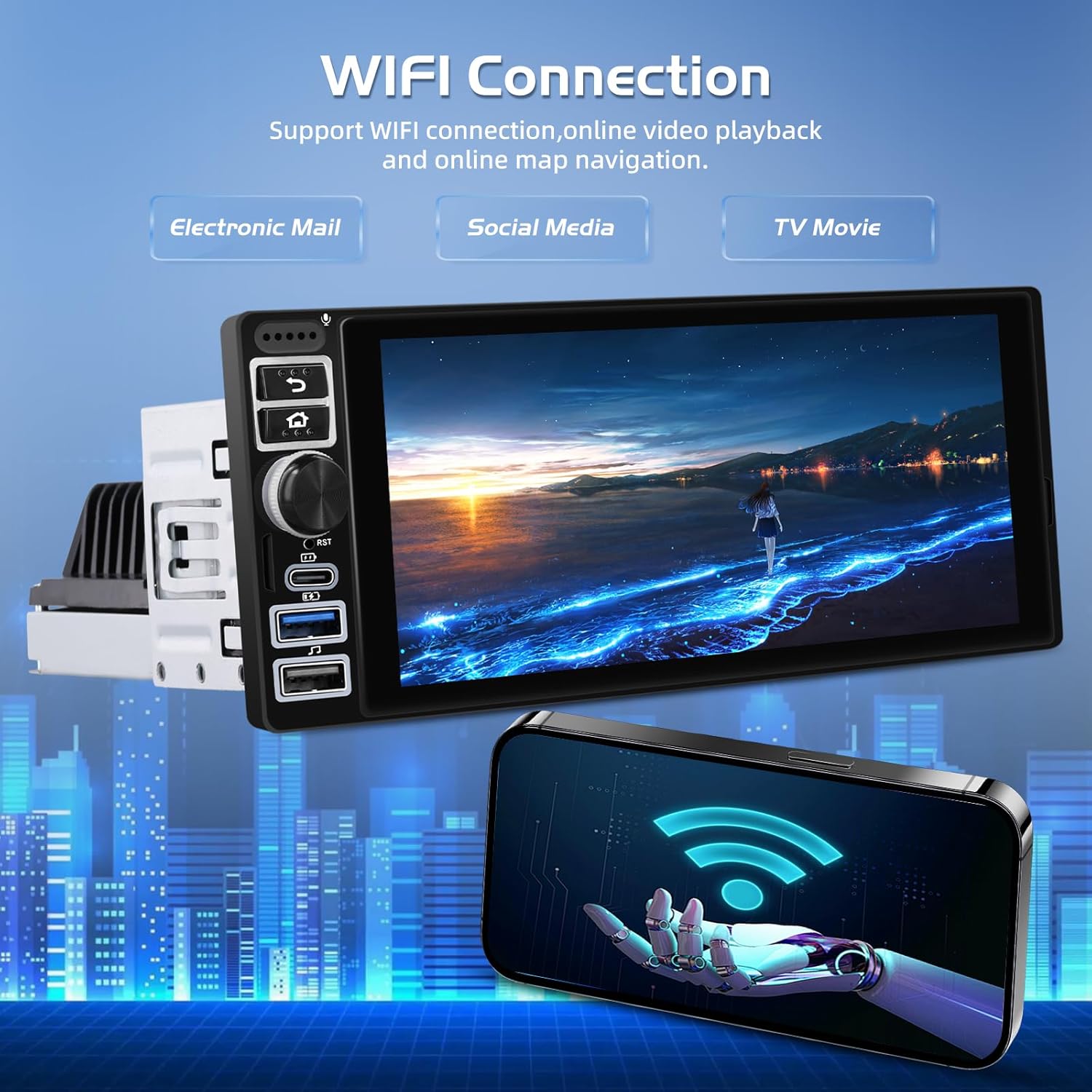

Image 6.4: WiFi connection interface, enabling online video playback and map navigation.
6.5 Funzionalità Bluetooth
Abbina il tuo telefono tramite Bluetooth per effettuare chiamate in vivavoce e riprodurre contenuti audio in streaming.
- Abilita il Bluetooth sul tuo smartphone e rendilo rilevabile.
- Sull'autoradio, vai all'applicazione Bluetooth.
- Cercare dispositivi disponibili e seleziona il tuo telefono.
- Confermare il codice di associazione su entrambi i dispositivi.
- Una volta effettuata la connessione, è possibile effettuare/ricevere chiamate e riprodurre musica in modalità wireless.
Radio FM/RDS 6.6
Sintonizzati sulle tue stazioni radio preferite.
- Seleziona l'app Radio dal menu principale.
- Utilizzare i comandi sullo schermo per cercare le stazioni o sintonizzarle manualmente.
- Save your preferred stations to presets for quick access.
- RDS (Radio Data System) visualizzerà le informazioni sulla stazione, ove disponibili.
6.7 USB and Type-C Media Playback
Connect USB drives or Type-C devices to play audio and video files.
- Inserisci la tua unità USB nella porta USB designata.
- Navigate to the Media Player app.
- Sfoglia e seleziona quello che desideri files per la riproduzione.
- One USB port also supports fast charging for your devices.
6.8 Controllo del volante
Configura i pulsanti sul volante del tuo veicolo per controllare l'autoradio.
- Vai su Impostazioni > Controllo del volante.
- Follow the on-screen instructions to program each button. This usually involves pressing a button on the steering wheel and then selecting the corresponding function on the stereo's screen.
Image 6.5: Backup HD Camera view and the interface for setting up Steering Wheel Controls.
6.9 Backup HD Camera
Quando il veicolo viene inserito in retromarcia, l'autoradio visualizzerà automaticamente la retromarcia view dalla telecamera di retromarcia collegata.
Image 6.6: Displays for Bluetooth connectivity, Equalizer (EQ) adjustments, and FM/RDS Radio functions.
7. Risoluzione Dei Problemi
If you encounter issues with your NHOPEEW car stereo, refer to the following common problems and solutions:
| Problema | Possibile causa | Soluzione |
|---|---|---|
| Nessun potere | Cablaggio errato, fusibile bruciato | Check power connections (Yellow, Red, Black wires). Inspect vehicle's fuse box and the unit's fuse. |
| Nessun suono | Cavi degli altoparlanti scollegati, volume troppo basso, disattivazione audio attivata | Verify speaker wiring. Increase volume. Check if mute function is active. |
| Il Bluetooth non si connette | Bluetooth off on phone/stereo, incorrect pairing process | Assicurati che il Bluetooth sia abilitato su entrambi i dispositivi. Elimina le associazioni precedenti e ripeti l'associazione. |
| Segnale GPS debole/perso | Antenna GPS ostruita o installata in modo non corretto | Assicurarsi che l'antenna GPS abbia una visuale libera view del cielo ed è saldamente collegato. |
| Il touch screen non risponde | System freeze, temporary software issue | Perform a soft reset (refer to the unit's reset button, usually a small pinhole). If issue persists, contact support. |
8. Specifiche
| Caratteristica | Specificazione |
|---|---|
| Marca | NHOPEEW |
| Numero di modello | B0FCRGT129 |
| Dimensioni dello schermo | 7 pollici |
| Tecnologia di connettività | Bluetooth, USB, Wi-Fi |
| Caratteristiche speciali | Android Auto, Apple CarPlay, Mirror Link, GPS |
| Dispositivi compatibili | Smartphone, Tablet, Computer personale |
| Tipo di connettore | ISO, USB Type A, Type-C |
| Modalità di uscita audio | Stereo |
| Servizi Internet supportati | Carplay wireless, Android Auto |
9. Manutenzione
- Pulizia: Utilizzare un panno morbido e asciutto per pulire lo schermo e l'unità. Per macchie ostinate, leggermente dampLavare il panno con acqua. Evitare prodotti chimici aggressivi o materiali abrasivi.
- Aggiornamenti software: Controllare periodicamente la presenza di aggiornamenti software tramite il menu delle impostazioni dell'unità o tramite il sito web del produttore. websito per garantire prestazioni ottimali e accesso a nuove funzionalità.
- Condizioni ambientali: Evitare di esporre l'unità a temperature estreme, alla luce solare diretta per periodi prolungati o a elevata umidità.
10. Garanzia e supporto
This NHOPEEW product is covered by a standard manufacturer's warranty. Please refer to the warranty card included in your package or contact your retailer for specific warranty terms and conditions.
For technical support, troubleshooting assistance, or inquiries regarding spare parts, please contact NHOPEEW customer service through the contact information provided on the product packaging or the official NHOPEEW website. Please have your model number (B0FCRGT129) and purchase details ready when contacting support.
