1. Introduzione
Thank you for choosing the GarveeHome 14,000 BTU Portable Air Conditioner. This manual provides essential information for the safe operation, installation, maintenance, and troubleshooting of your new appliance. Please read it thoroughly before use and retain it for future reference.
Image 1.1: The GarveeHome 14,000 BTU Portable Air Conditioner unit shown with its accompanying remote control.
2. Informazioni importanti sulla sicurezza
Per ridurre il rischio di incendi, scosse elettriche o lesioni durante l'utilizzo del condizionatore d'aria portatile, seguire queste precauzioni di base:
- Leggere tutte le istruzioni prima di utilizzare l'apparecchio.
- Connect to a properly rated, grounded power outlet only.
- Non utilizzare l'unità con un cavo o una spina danneggiati.
- Non bloccare le prese d'aria o le prese d'aria.
- Mantenere l'unità su una superficie piana e stabile.
- Non utilizzare in zone umide o vicino all'acqua.
- Scollegare l'unità prima della pulizia o della manutenzione.
3. Prodotto finitoview
3.1 Caratteristiche principali
- Raffreddamento potente: 14,000 BTU for rooms up to 750 Sq.Ft.
- Funzionalità 4 in 1: Cooling, Fan, Dehumidifier, and Sleep Mode.
- Comandi intuitivi: Digital display, touch panel, and remote control.
- Funzionamento silenzioso: Optimized for low noise, especially in Sleep Mode.
- Portabilità: Dotato di ruote scorrevoli per un facile spostamento.
- Funzione timer: Timer programmabile 24 ore.
3.2 Contenuto della confezione
- Unità di condizionamento dell'aria portatile
- Telecomando
- Window Installation Kit (exhaust hose, window slider kit, adapter)
- Tubo di scarico
- Manuale d'uso
4. Configurazione e installazione
4.1 Scelta di una posizione
Place the unit on a flat, stable surface near a grounded power outlet and a window for exhaust. Ensure there is at least 20 inches (50 cm) of space around the unit for proper airflow.
4.2 Installazione del kit per finestre
- Assemble the window slider kit to fit your window opening. The kit is adjustable for window widths between 17 and 53 inches.
- Attach the exhaust hose to the unit's exhaust outlet and then to the window slider kit adapter.
- Fissare il kit per finestra alla finestra aperta, assicurandosi che sia ben chiuso per evitare perdite d'aria.
Image 4.1: Illustration of suitable window types for installation (horizontal/vertical sliding windows) and unsuitable types (casement windows).
4.3 Accensione iniziale
After installation, plug the unit into a grounded 110V power outlet. The unit is now ready for operation.
5. Istruzioni per l'uso
5.1 Pannello di controllo e telecomando
The unit can be operated using the touch control panel on top of the unit or the included remote control.

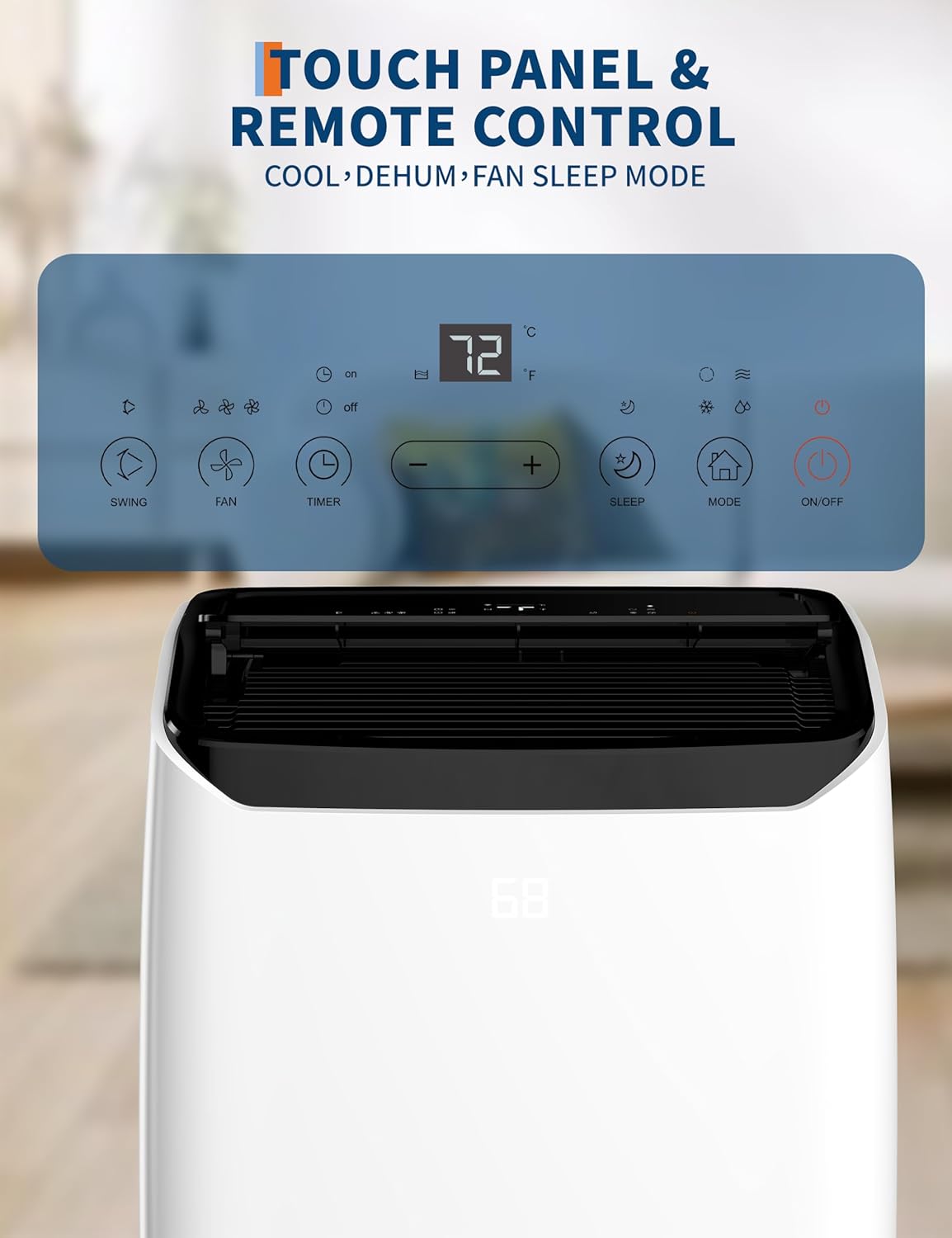

Immagine 5.1: Dettagliata view of the unit's touch control panel, showing various function buttons and the digital display.
Modalità operative 5.2
Premere il pulsante 'MODE' per scorrere le modalità operative disponibili:
- Modalità di raffreddamento: Provides powerful cooling for your room. Adjustable temperature range: 59°F to 88°F.
- Modalità ventola: Circulates air without cooling. Features 2 fan speeds: High and Low.
- Modalità Deumidificatore (Asciugatura): Removes excess moisture from the air, with a capacity of up to 50 pints per day (1.2 liters per hour).
- Modalità risparmio: Operates quietly for undisturbed rest. The noise level is reduced to approximately 48dB in this mode.
Immagine 5.2: Passoview of the unit's primary functions: Cooling, Dehumidifying (Dry), and Fan modes.
5.3 Funzione timer
The 24-hour timer allows you to program the unit to turn on or off automatically. Press the 'TIMER' button and use the up/down arrows to set the desired time.
5.4 Sleep Mode Operation
Activate Sleep Mode for a quieter operation, ideal for nighttime use. The unit will adjust temperature and fan speed to maintain comfort while minimizing noise.
Image 5.3: The unit operating in Sleep Mode, demonstrating its low noise output of 48dB.
6. Manutenzione
Una manutenzione regolare garantisce prestazioni ottimali e prolunga la durata del tuo condizionatore.
6.1 Pulizia del filtro dell'aria
The air filter should be cleaned every two weeks or more frequently depending on usage. A dirty filter can reduce cooling efficiency.
- Scollegare l'unità dalla presa di corrente.
- Remove the filter from the back or side of the unit.
- Lavare il filtro con acqua calda e sapone. Risciacquare abbondantemente.
- Attendere che il filtro si asciughi completamente all'aria prima di reinstallarlo.
6.2 Scarico dell'acqua
The unit will automatically evaporate most of the condensed water. However, in high humidity conditions, the internal water tank may fill up. If the tank is full, the unit will stop operating and display an error code (e.g., 'FL').
- Scollegare l'unità.
- Posizionare una teglia o un vassoio poco profondo sotto la porta di scarico nella parte inferiore posteriore dell'unità.
- Rimuovere il tappo di scarico per far defluire l'acqua.
- Una volta svuotato, riposizionare saldamente il tappo di scarico.
6.3 Pulizia dell'esterno dell'unità
Pulire l'esterno dell'unità con un panno morbido, damp stoffa. Non utilizzare prodotti chimici aggressivi o detergenti abrasivi.
7. Risoluzione Dei Problemi
Prima di contattare l'assistenza clienti, consultare la seguente guida alla risoluzione dei problemi più comuni.
| Problema | Possibile causa | Soluzione |
|---|---|---|
| L'unità non si accende | No power; Plug not fully inserted; Circuit breaker tripped | Controllare il collegamento elettrico; ripristinare l'interruttore automatico |
| L'unità non raffredda efficacemente | Dirty air filter; Room too large; Window kit not sealed; Door/window open | Clean filter; Ensure proper room size; Seal window kit; Close doors/windows |
| Perdita d'acqua | Drain plug loose; Unit not level; Drain hose blocked | Secure drain plug; Place unit on level surface; Clear drain hose |
| Error Code 'FL' | Internal water tank is full | Drain the unit as per Section 6.2 |
8. Specifiche
| Caratteristica | Specificazione |
|---|---|
| Marca | GarveeHome |
| Nome del modello | FDP41-3032ZPR3 |
| Potenza di raffreddamento | Potenza nominale: 14,000 BTU |
| Area di copertura | Fino a 750 piedi quadrati |
| Capacità deumidificante | 75 Pints / Day |
| Dimensioni del prodotto (P x L x A) | 18.5" x 15.16" x 35.24" |
| Peso dell'articolo | 76 libbre |
| Voltage | 110 Volt |
| Livello di rumore | 50 Decibels (General), 48 Decibels (Sleep Mode) |
| Colore | Bianco e grigio |
Image 8.1: BTU cooling capacity recommendations based on room square footage, adhering to ASHRAE standards.
9. Garanzia e assistenza clienti
GarveeHome products are manufactured to the highest quality standards. For warranty information, technical support, or service inquiries, please refer to the warranty card included with your purchase or visit the official GarveeHome website. Please have your model number (FDP41-3032ZPR3) and purchase date ready when contacting support.
