USHA IR2200TCB Infrared Induction Cooktop with Grill User Manual

1. Introduzione

Grazie per l'acquistoasing the USHA IR2200TCB Infrared Induction Cooktop with Grill. This appliance is designed for efficient and versatile cooking, featuring 2200 Watts of power, 11 power levels, 4 preset menus, and feather touch controls with a digital display. It is compatible with all types of utensil materials and includes a stainless steel barbecue grill for added functionality. Please read this manual thoroughly before use to ensure safe and optimal operation.

2. Importanti istruzioni di sicurezza

Quando si utilizzano apparecchi elettrici, è necessario seguire sempre le precauzioni di sicurezza di base, tra cui le seguenti:

• Leggere tutte le istruzioni prima di utilizzare il piano cottura.
• Non toccare le superfici calde. Utilizzare maniglie o manopole.
• Per proteggersi dalle scosse elettriche, non immergere il cavo, le spine o il piano cottura in acqua o altri liquidi.
• È necessaria un'attenta supervisione quando un elettrodomestico viene utilizzato da bambini o nelle loro vicinanze.
• Scollegare dalla presa quando non in uso e prima di pulire. Lasciare raffreddare prima di mettere o togliere parti.
• Non utilizzare alcun apparecchio con un cavo o una spina danneggiati, o dopo che l'apparecchio ha subito malfunzionamenti o è stato danneggiato in qualsiasi modo. Contattare il servizio clienti per un controllo, una riparazione o una regolazione.
• L'uso di accessori non consigliati dal produttore dell'apparecchio può causare lesioni.
• Non utilizzare all'aperto.
• Non lasciare che il cavo penda dal bordo del tavolo o del bancone o che tocchi superfici calde.
• Non posizionare sopra o vicino a un fornello a gas o elettrico caldo, oppure in un forno caldo.
• Prestare la massima attenzione quando si sposta un apparecchio contenente olio bollente o altri liquidi bollenti.
• Collegare sempre prima la spina all'apparecchio, quindi collegare il cavo alla presa a muro. Per scollegarlo, posizionare un qualsiasi interruttore su "off", quindi rimuovere la spina dalla presa a muro.
• Non utilizzare l'apparecchio per scopi diversi da quelli previsti.
• Questo apparecchio è destinato esclusivamente all'uso domestico.
• Assicurare una ventilazione adeguata attorno al piano cottura durante il funzionamento.
• Do not place metallic objects such as knives, forks, spoons, lids, cans, or aluminum foil on the cooktop surface as they can become hot.
• Keep a safe distance from objects that are sensitive to magnetic fields, such as radios, televisions, credit cards, and pacemakers.

3. Prodotto finitoview

The USHA IR2200TCB Infrared Induction Cooktop is designed for ease of use and durability. Familiarize yourself with its components:

• Superficie in vetroceramica: Polished, high heat-resistant cooking surface.
• Feather Touch Control Panel: Intuitive controls with a 4-digit LED display.
• Stainless Steel Barbecue Grill: Detachable grill for barbecue cooking.
• Cool Touch Aluminium Handles: For safe and easy handling of the unit.
• Piedini antiscivolo: Garantisce stabilità durante il funzionamento.

Figura 1: Fronte view of the USHA IR2200TCB Infrared Induction Cooktop with the barbecue grill attached, showing the control panel and digital display.

Figura 2: in alto view of the cooktop with a cooking pot, highlighting the sleek feather-touch controls and LED display.

Figura 3: Dettaglio view showing the cool-touch aluminum handles and the anti-skid feet for stability.

4. Impostazione

4.1 Disimballaggio

1. Estrarre con cautela il piano cottura e tutti gli accessori dalla confezione.
2. Check for any damage during transit. If damage is found, do not use the appliance and contact customer service.
3. Conservare l'imballaggio per un eventuale stoccaggio o trasporto futuro.

4.2 Posizionamento

• Posizionare il piano cottura su una superficie stabile, piana e resistente al calore.
• Ensure there is adequate ventilation around the unit (at least 10 cm clearance on all sides).
• Do not place the cooktop near water sources or flammable materials.
• Assicurarsi che il cavo di alimentazione non sia schiacciato o tocchi superfici calde.

4.3 Collegamento di alimentazione

• Collegare il cavo di alimentazione a una presa elettrica standard da 230 V CA.
• Ensure the outlet is properly grounded and can support the 2200W power requirement of the cooktop.

5. Istruzioni per l'uso

5.1 Compatibilità degli utensili

The USHA IR2200TCB Infrared Induction Cooktop is designed to be compatible with all types of utensil materials, including:

• Anodizzato duro
• Rame
• Pentole a induzione
• Acciaio inossidabile
• Alluminio
• Pentole antiaderenti
• Glass, Ceramic, and Earthen pots

Figure 4: Visual guide to compatible cookware types, including metal, glass, ceramic, and earthen pots.

5.2 Funzionamento di base

1. Place a suitable cooking utensil with food on the ceramic glass surface.
2. Premere il tasto ENERGIA pulsante per accendere il piano cottura. Il display digitale si illuminerà.
3. Seleziona una modalità di cottura:
   • Modalità manuale: Use the power/temperature control knob to adjust the heating level. The cooktop offers 11 power stages for precise control.
   • Menu preimpostati: Press the desired preset menu button (e.g., Fry, BBQ, Soup) for quick cooking. The cooktop has 4 preset menus.
4. To adjust power/temperature in manual mode, rotate the control knob. The digital display will show the current power level or temperature.
5. Per impostare un timer, premere il tasto TIMER button and use the control knob to set the desired cooking duration.
6. Dopo la cottura premere il tasto ENERGIA button to turn off the cooktop. The surface will remain hot for a period; allow it to cool down.

Figure 5: Close-up of the control panel, illustrating the 11 power/temperature levels and 4 preset menu options for versatile cooking.

5.3 Using the Barbecue Grill

• Place the stainless steel barbecue grill directly onto the ceramic glass surface.
• Ensure the grill is stable before placing food on it.
• Select the "BBQ" preset menu or adjust the power manually for grilling.
• Always use heat-resistant utensils when handling food on the grill.

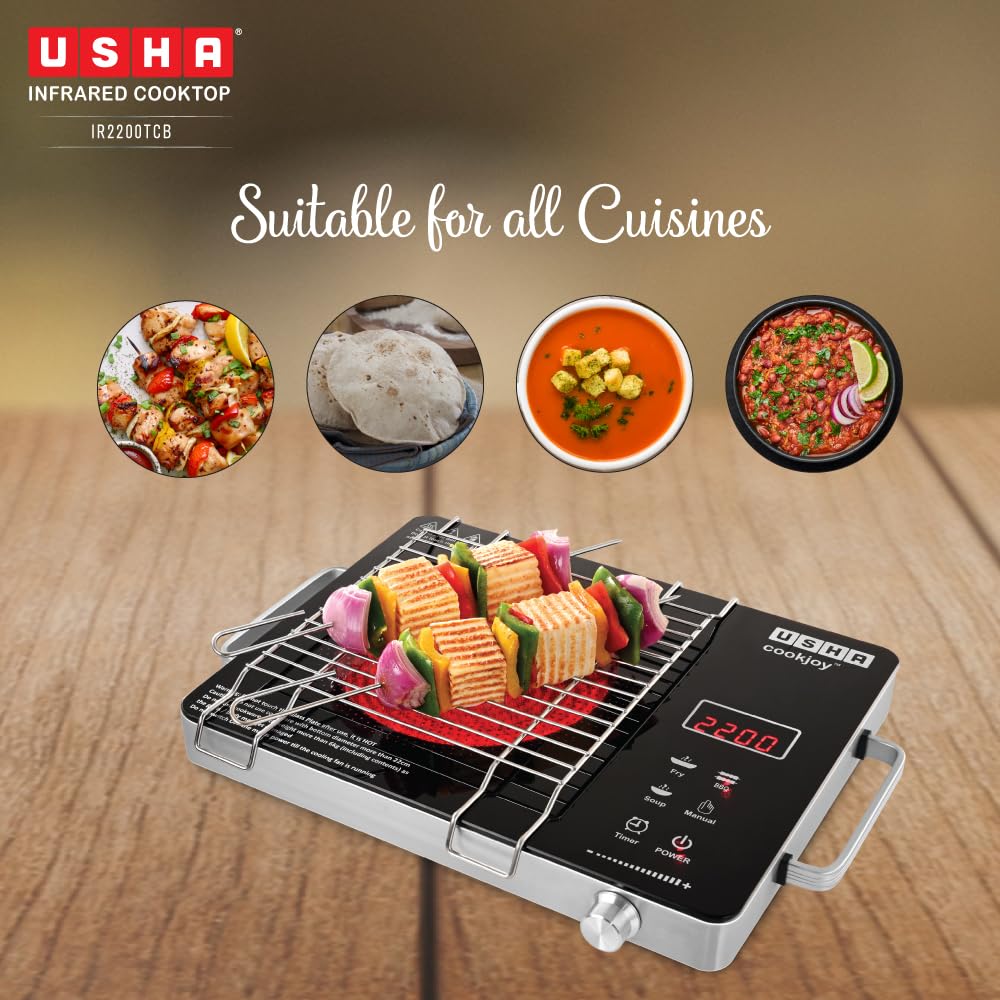

Figure 6: The cooktop with the stainless steel barbecue grill in use, demonstrating its grilling capability.

6. Manutenzione e pulizia

Una pulizia e una manutenzione regolari garantiranno la longevità e le prestazioni ottimali del tuo piano cottura.

1. Scollegare sempre il piano cottura dalla presa di corrente e lasciarlo raffreddare completamente prima di pulirlo.
2. Superficie in vetroceramica:
   • Pulire la superficie con un panno morbido, damp panno e detergente delicato.
   • Per le macchie ostinate, utilizzare un detergente non abrasivo per piani cottura in ceramica.
   • Non utilizzare spugne abrasive, polveri abrasive o prodotti chimici aggressivi, poiché potrebbero graffiare o danneggiare la superficie.
   • Asciugare accuratamente la superficie con un panno pulito.
3. Pannello di controllo: Pulire delicatamente con un panno morbido, damp cloth. Do not allow water to seep into the control panel.
4. Griglia per barbecue: The stainless steel grill can be washed with warm soapy water and a non-abrasive sponge. Ensure it is completely dry before storing or reusing.
5. Esterno: Pulire la carrozzeria esterna con un panno morbido eamp stoffa.
6. Non immergere il piano cottura in acqua o altri liquidi.

Figure 7: The polished ceramic glass surface, emphasizing its easy-to-clean nature and built-in overheat protection.

7. Risoluzione Dei Problemi

If you encounter any issues with your cooktop, refer to the following table for common problems and solutions. If the problem persists, contact customer support.

8. Specifiche

9. Garanzia e supporto

The USHA IR2200TCB Infrared Induction Cooktop comes with a Garanzia di 1 anni dalla data di acquisto. La presente garanzia copre i difetti di fabbricazione in condizioni di normale utilizzo domestico.

For warranty claims, technical support, or service inquiries, please contact USHA customer service:

• Numero verde gratuito: 1800 1033 111
• Produttore: Usha International Ltd., Registered Office: Surya Kiran Building, 19 K.G. Marg, New Delhi-110 001.
• Conservare la ricevuta d'acquisto come prova d'acquisto per la convalida della garanzia.
