1. Introduzione
Questo documento fornisce istruzioni per l'installazione e la manutenzione del pannello di riempimento per alloggiamenti di espansione a 8 slot Simplex 4100-2302. Questo pannello è progettato per coprire le aperture degli alloggiamenti di espansione inutilizzate nei pannelli di rivestimento Simplex 4100U o 4100ES, garantendo l'integrità e l'estetica del sistema.
Figura 1.1: Pannello di riempimento per alloggiamento di espansione Simplex 4100-2302 a 8 slot. Questa immagine mostra la parte anteriore view del pannello di riempimento nero rettangolare, utilizzato per coprire gli slot vuoti in un pannello di controllo.
2. Impostazione
Prima di iniziare l'installazione, assicurarsi che tutti gli strumenti necessari siano disponibili e che il sistema sia spento per evitare attivazioni accidentali o danni. Verificare che l'ambiente di installazione sia pulito e privo di detriti.
3. Installazione
Per installare correttamente il pannello di riempimento per alloggiamento di espansione Simplex 4100-2302 a 8 slot, attenersi alla seguente procedura:
- Preparazione: Assicurarsi che il pannello di rivestimento Simplex 4100U o 4100ES sia aperto e che lo spazio in cui verrà installato il pannello di riempimento sia accessibile e libero.
- Posizionamento: Fissare il pannello di riempimento all'interno del pannello di rivestimento. Allineare il pannello con i montanti esistenti all'interno dell'apertura del vano.
- Protezione: Fissare il pannello utilizzando i quattro (4) dadi di misura forniti. Assicurarsi che le staffe situate sul pannello di riempimento siano posizionate nella parte inferiore e che il lato testurizzato del pannello sia rivolto verso l'esterno del pannello di rivestimento. Fare riferimento alla Figura 3.1 per una guida visiva.

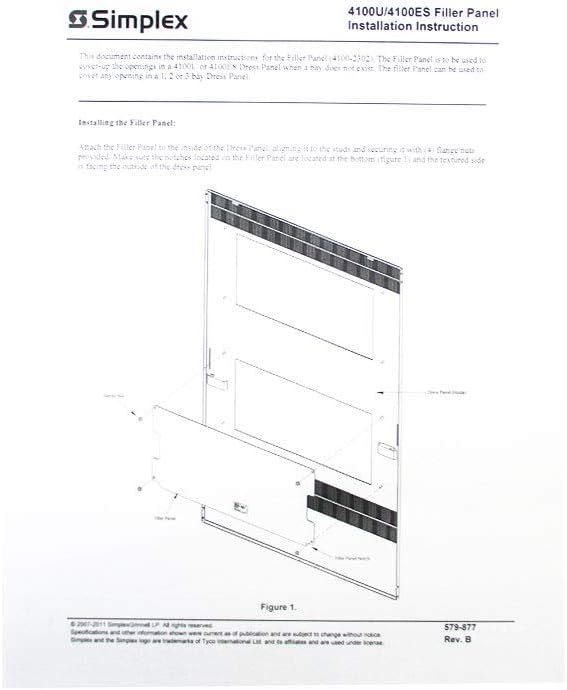

Figura 3.1: Schema di installazione del pannello di riempimento Simplex 4100U/4100ES. Questo schema illustra come il pannello di riempimento si fissa all'interno del pannello di rivestimento, mostrando l'allineamento con i perni e il posizionamento dei dadi di riferimento.
4. Istruzioni per l'uso
Il pannello di riempimento per vani di espansione Simplex 4100-2302 a 8 slot è un componente passivo progettato per coprire le aperture dei vani inutilizzati. Una volta installato correttamente, non richiede procedure operative. La sua funzione è puramente strutturale ed estetica.
5. Manutenzione
Il pannello di riempimento richiede una manutenzione minima. Ispezionare periodicamente il pannello per verificarne il fissaggio sicuro e l'eventuale presenza di danni o usura. Pulire la superficie con un panno morbido e asciutto in caso di accumulo di polvere o detriti. Evitare l'uso di detergenti abrasivi o solventi che potrebbero danneggiare la finitura del pannello.
6. Risoluzione Dei Problemi
Se il pannello di riempimento non si adatta correttamente o si allenta, considerare quanto segue:
- Vestibilità impropria: Verificare che il pannello sia correttamente allineato con i perni di montaggio all'interno del vano. Assicurarsi che venga utilizzato il modello di pannello corretto (4100-2302) per lo specifico pannello di rivestimento Simplex 4100U o 4100ES.
- Pannello sciolto: Verificare che i quattro (4) dadi di misura siano ben serrati. Non è necessario serrarli eccessivamente, ma devono essere ben stretti per evitare movimenti.
- Danno: Ispezionare il pannello per verificare la presenza di eventuali danni fisici che potrebbero impedirne la corretta installazione o il fissaggio sicuro.
7. Specifiche
| Marca | SEMPLICE |
| Numero di modello | 4100-2302 |
| Numero di parte | S41002302 (indicato anche come 0743807) |
| Descrizione | Pannello di riempimento per alloggiamento di espansione a 8 slot |
| Peso dell'articolo | 1 libbra |
| Quantità del pacchetto dell'articolo | 1 |
| Codice UPC | 734038306154 |
Figura 7.1: Etichetta di identificazione del prodotto per Simplex 4100-2302. Questa etichetta riporta il PID, la descrizione, la quantità, il codice prodotto (0743807) e il paese di produzione (Messico).
Figura 7.2: Il pannello di riempimento Simplex 4100-2302 così come ricevuto nel suo imballaggio protettivo. L'immagine mostra il pannello racchiuso in una busta gialla, con un'etichetta del prodotto visibile all'esterno.
8. Garanzia e supporto
I dettagli specifici sulla garanzia per il pannello di riempimento per alloggiamenti di espansione a 8 slot Simplex 4100-2302 non sono forniti in questo documento. Per informazioni complete sulla garanzia, supporto tecnico o per informazioni sui pezzi di ricambio, contattare il distributore Simplex autorizzato o visitare il sito Web ufficiale Simplex. websito. Per le informazioni più aggiornate, fare sempre riferimento alla documentazione più recente fornita da Simplex.
