Manuale utente del dispositivo di notifica visiva indirizzabile per montaggio a soffitto Simplex 49VO-APPLC

Introduzione

Il dispositivo di notifica visiva indirizzabile Simplex 49VO-APPLC per montaggio a soffitto è un componente integrante dei sistemi di allarme antincendio, progettato per fornire avvisi visivi. Questo dispositivo è alimentato, indirizzato e controllato individualmente tramite un circuito di linea di segnalazione IDNAC (SLC) della centrale antincendio Simplex. Incorpora un stroboscopio multi-candela con una frequenza di lampeggio sincronizzata di 1 Hz e un numero di candele selezionabile. Sia gli stroboscopi a LED che quelli allo xeno sono interoperabili sullo stesso canale IDNAC. Il dispositivo e la sua copertura vengono in genere ordinati separatamente per semplificare il processo di installazione.

Le caratteristiche principali del Simplex 49VO-APPLC includono:

• Design piccolo e compatto con basso assorbimento di corrente, grazie ai tubi stroboscopici allo xeno a basso consumo energetico e agli indicatori LED.
• Funzionalità avanzate di notifica indirizzabile, controllate da IDNAC SLC.
• L'intensità dello stroboscopio è programmabile dal pannello di controllo o direttamente sul dispositivo.
• La supervisione del cablaggio di ciascun apparecchio consente collegamenti T-tap nei circuiti di Classe B, semplificando le configurazioni di cablaggio.

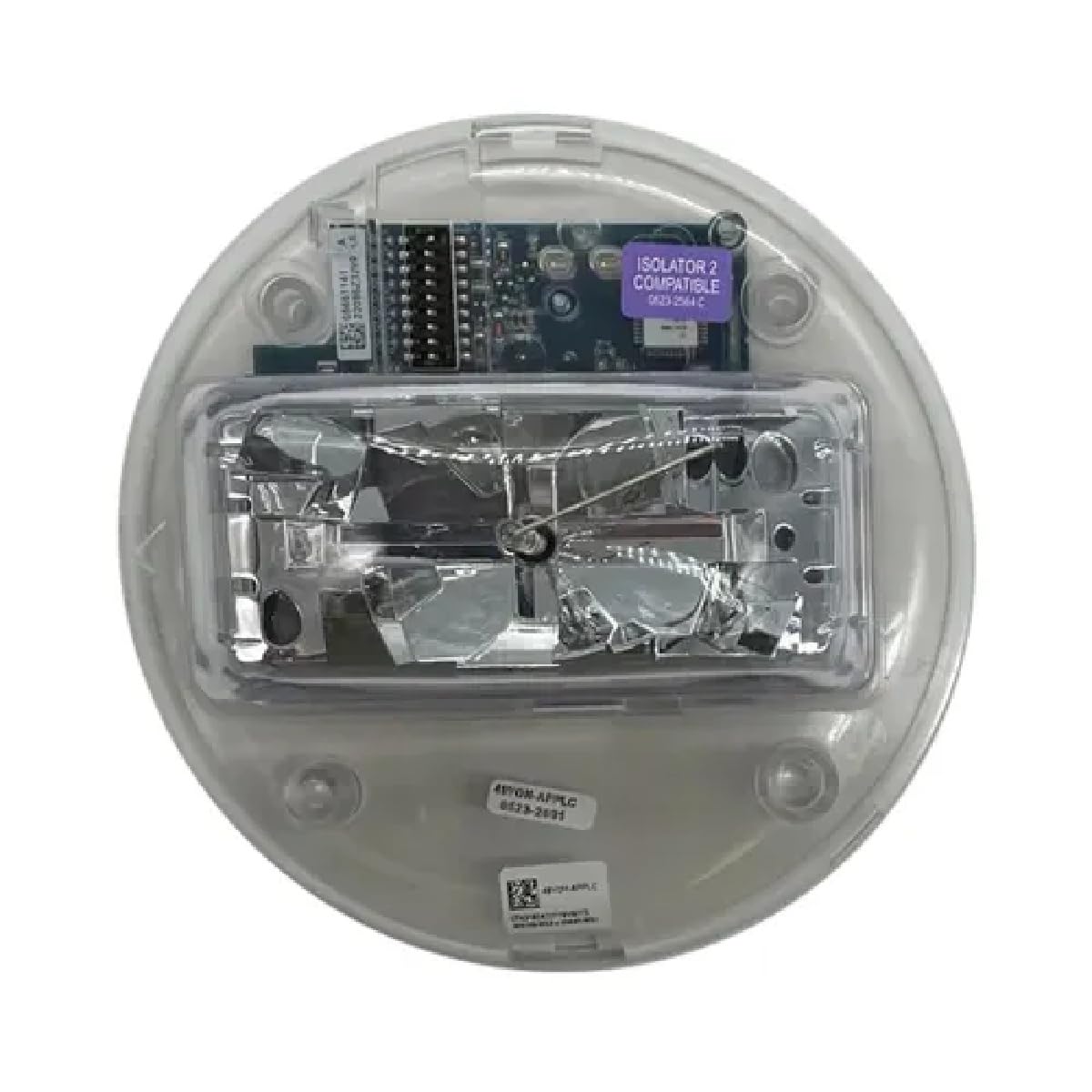

Questa immagine mostra l'apparecchio Simplex 49VO-APPLC dall'alto verso il basso view, rivelando la sua trasparenza casing e circuiti interni. I componenti visibili includono il circuito stampato con connettori, il gruppo stroboscopico allo xeno con elementi riflettenti e le etichette che indicano "ISOLATOR 2 COMPATIBILE" e il numero di modello "49VO-APPLC".

Impostare

L'installazione dell'apparecchio Simplex 49VO-APPLC deve essere conforme a tutte le normative elettriche locali e deve essere eseguita esclusivamente da personale qualificato. Il dispositivo è specificamente progettato per applicazioni con montaggio a soffitto. È importante assicurarsi che sia l'apparecchio che la relativa copertura vengano acquistati come componenti separati per un corretto assemblaggio. La funzione di supervisione del cablaggio di questo apparecchio supporta connessioni a T per circuiti di Classe B, il che può semplificare notevolmente l'intero processo di cablaggio. Collegare il dispositivo a un circuito di linea di segnalazione (SLC) IDNAC della centrale antincendio Simplex compatibile secondo gli schemi elettrici del sistema.

Istruzioni per l'uso

Il dispositivo Simplex 49VO-APPLC funziona come dispositivo di notifica visiva all'interno di un sistema di allarme antincendio. Alla ricezione di un segnale di attivazione da una centrale antincendio Simplex compatibile tramite l'IDNAC SLC, il dispositivo emette un segnale stroboscopico visivo. Il segnale stroboscopico funziona a una frequenza di lampeggio sincronizzata di 1 Hz, garantendo avvisi visivi coerenti in tutto il sistema. La potenza in candele del segnale stroboscopico può essere selezionata e programmata dalla centrale antincendio o direttamente sul dispositivo stesso, consentendo la personalizzazione in base ai requisiti applicativi specifici e alle normative locali. Il dispositivo è progettato per il funzionamento continuo per tutta la durata di un evento di allarme.

Manutenzione

Una manutenzione costante e corretta è essenziale per garantire il funzionamento affidabile ed efficace del Simplex 49VO-APPLC. È necessario effettuare ispezioni visive periodiche per verificare che il dispositivo sia privo di ostruzioni, eccessivo accumulo di polvere o danni fisici visibili. L'esterno dell'apparecchio deve essere pulito con un panno morbido e asciutto secondo necessità; evitare l'uso di detergenti abrasivi o solventi chimici, poiché possono danneggiare la finitura o i componenti interni dell'apparecchio. Fare riferimento al programma di manutenzione completo dell'intero sistema di allarme antincendio per le procedure di test specifiche e le frequenze consigliate. Qualsiasi riparazione o manutenzione necessaria dell'apparecchio deve essere eseguita esclusivamente da personale di assistenza autorizzato per preservare l'integrità del sistema e la validità della garanzia.

Risoluzione dei problemi

Se l'appliance Simplex 49VO-APPLC non funziona come previsto, prendere in considerazione i seguenti passaggi di base per la risoluzione dei problemi:

• Nessuna attivazione stroboscopica: Verificare che la centrale antincendio sia in stato di allarme attivo e che l'IDNAC SLC sia operativo. Verificare attentamente tutti i collegamenti elettrici per verificarne la corretta continuità e la corretta terminazione.
• Intensità stroboscopica errata: Verificare che l'impostazione della candela programmata sul pannello di controllo o direttamente sul dispositivo corrisponda alle specifiche richieste per l'area di installazione.
• Indicazione di guasto del sistema: Se la centrale di controllo dell'allarme antincendio visualizza un'indicazione di guasto o di guasto relativa a questo specifico dispositivo, consultare il manuale della centrale per codici diagnostici dettagliati e azioni correttive consigliate.
• Danni fisici: Eseguire un'ispezione visiva approfondita del dispositivo per verificare la presenza di eventuali segni di danni fisici, come crepe, componenti allentati o scolorimento.

Per problemi persistenti che non possono essere risolti con questi passaggi, si consiglia di contattare tecnici qualificati di sistemi di allarme antincendio o l'assistenza tecnica Simplex per ulteriore assistenza.

Specifiche

Garanzia e supporto

Per informazioni dettagliate sulla garanzia, supporto tecnico e richieste di assistenza relative al Simplex 49VO-APPLC, fare riferimento al sito Web ufficiale Simplex webo contattare il distributore Simplex autorizzato. Si consiglia di avere a disposizione il numero di modello del prodotto e la data di acquisto quando si richiede assistenza.
